ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 47-002-05 |
|||
|
Наименование проекта Устройство для измерения крутящего момента двигателя внутреннего сгорания |
|||
|
Назначение Измерение крутящего момента двигателя внутреннего сгорания, контроль качества оборудования |
|||
|
Рекомендуемая область применения Ремонт, техническое обслуживание двигателей внутреннего сгорания |
|||
|
Описание

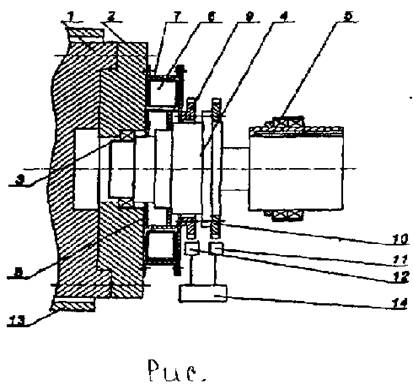

Результат выполнения конструкторской разработки. Предложено для измерения крутящего момента двигателя внутреннего сгорания устройство, изображенное на рисунке. Устройство состоит из первого зубчатого колеса 1, второго зубчатого колеса 2, подшипника 3, вала 4, опоры подшипниковой 5, прямоугольной газонаполненной рамки 6, квадратного кожуха 7 и 8, ведущего диска 9, диска 10, индукционных датчиков 11 и 12, зубчатого колеса 13, фазометра 14. Маховик устройства жестко соединен с ведущим диском, в котором запрессованный подшипник является опорой для одного из концов ведомого вала, другой конец которого закреплен в подшипниковой опоре, упругий элемент выполнен в виде прямоугольной газонаполненной рамки, расположенной между наружным, жестко соединенным с ведущим диском и внутренним, жестко соединенным с ведомым валом, квадратными кожухами, первое зубчатое измерительное колесо жестко соединено с внешней стороной наружного квадратного кожуха, а второе зубчатое измерительное колесо - с ведомым валом, напротив которых расположены два индукционных датчика, закрепленных на кожухе маховика и электрически соединенных с фазометром. Принцип действия: вал двигателя устанавливают в устройство, включают двигатель, индукционные датчики фиксируют параметры, которые отражаются на фазометре.
|
|||
|
Преимущества перед известными аналогами Повышение качества исследований и достоверности. Жесткое соединение маховика с ведущим диском. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Улучшилась работа двигателя в 2,5 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 21.02.2005 |
