ИННОВАЦИИ БИЗНЕСУ

Результат выполнения научно-исследовательской работы.

В ИХТРЭМСе разработан способ изготовления двух- и трехслойных строительных изделий, состоящих из наружных конструкционных бетонных слоев и внутреннего теплоизоляционного слоя из пенополистирола. При изготовлении изделий в форму послойно укладываются невспученная газобетонная смесь и бисерный или частично вспененный полистирол, после чего форма закрывается крышкой и ставится в пропарочную камеру. В процессе тепловлажностной обработки изделий в закрытых формах при температуре 85±5°С, осуществляемой с целью ускорения твердения газобетона, одновременно вспучивается газобетонная смесь и довспенивается полистирол. При нагревании газобетонная смесь и частично вспененные гранулы полистирола последовательно увеличиваются в объеме, в результате чего происходит вдавливание образовавшегося пенополистирольного слоя в контактирующий с ним еще не затвердевший газобетонный слой. Благодаря расширению материалов изделия в замкнутом пространстве закрытой формы происходит взаимное прессование слоев с обеспечением прочного сцепления взаимодействующих слоев изделия без образования зазора и «мостиков холода», что улучшает теплофизические и эксплуатационные свойства многослойного изделия. Для предотвращения увлажнения теплоизоляционного слоя между газобетонным слоем, обращенным внутрь помещения, и пенополистиролом располагают лист пароизоляционного материала на основе органического вяжущего, например, рубероид, пергамин, толь и др. Для повышения долговечности и декоративности изделия могут изготавливаться с защитными поверхностными слоями из более плотного цементно-песчаного или цементно-зольного раствора с введением в их состав минеральных щелочетермостойких пигментов. Для архитектурной выразительности лицевая поверхность изделий может быть изготовлена фактурной с заливкой защитного слоя на уложенную на дно формы матрицу.

Газобетонная смесь приготавливается на основе смешанного цементно-известкового вяжущего и промышленных отходов местных производств (золошлаковые смеси Апатитской ТЭЦ, отходы обогащения железорудного сырья ОАО "Олкон"). В качестве газообразующей добавки используется алюминиевая пудра марки ПАП-1.

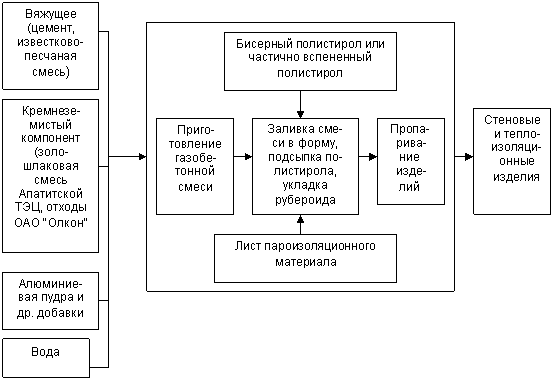

Принципиальная схема получения изделий из полистиролгазобетона

Предложенный способ прост в осуществлении и позволяет в короткие сроки организовать производство эффективных строительных изделий, удовлетворяющих требованиям СНиП 23-02-2003 «Тепловая защита зданий». Это дает возможность возводить ограждающие конструкции зданий из изделий полной заводской готовности, не требующих устройства дополнительных теплоизоляционных слоев и выполнения больших отделочных работ на строительной площадке.

Совмещение нескольких технологических операций (вспучивание газобетонной смеси, вспенивание полистирола, тепловлажностная обработка бетона) упрощает технологию и повышает ее эффективность. В отличие от известных способов изготовления трехслойных стеновых изделий в предложенном способе наружные слои изделия образуются не из виброуплотняемого тяжелого или легкого бетонов, а из ячеистого - газобетона.
