Описание к ИЛ № 42-011-05

Данная работа является результатом выполнения конструкторской разработки.

При ликвидации последствий чрезвычайных ситуаций возникает необходимость быстрого возведения жилых домов для расселения пострадавших людей (рис. 1). С этой целью Липецким АНТЦ «Академархстройцентр» разработано архитектурно-планировочное решение двухкомнатного дома с учетом автономного жизнеобеспечения. (емкость с водой и топливом, миникотельная, электрогенератор).

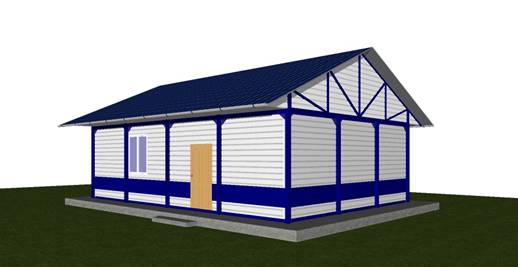

Рис. 1. Общий вид быстровозводимого жилого дома

В здании имеются две жилые комнаты площадью 18,9 м ² и 12,7 м ², кухня - 8,6 м ², оборудованная электроплитой, совмещенный санузел - 3.3 м ², прихожая и тамбур - 4,7 м ² и 2,9 м ² (рис. 2.). В доме предусмотрены встроенные шкафы и антресоль. Все сантехническое оборудование сосредоточено у торцевой стены. Подводка коммуникаций в одной точке.

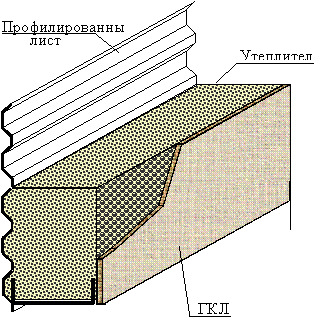

Основными конструктивными элементами здания является легкий металлический каркас и трехслойная панель. Наружный слой панели - профилированный лист, внутренний слой - гипсокартонный лист, средняя часть - эффективный утеплитель на базальтовой основе (rockwoolгидрофобный и негорючий). Размеры панелей составляют 2,2 х 2,8 х 0,15 м и назначены с учетом параметров прокатки профилированного листа, а также габаритов транспортировки и последующей сборки (рис. 3).

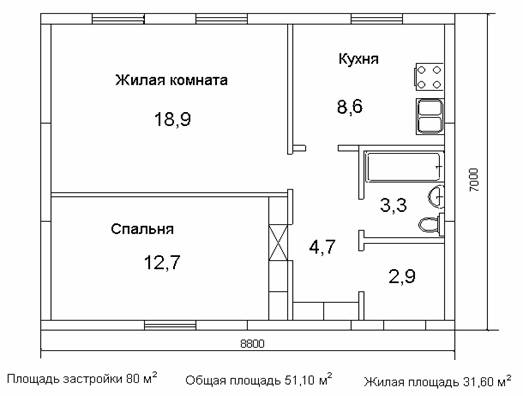

Рис. 2. План квартиры

Наружный и внутренний слои облицовки панелей крепятся к каркасу из тонкостенного гнутого швеллера при помощи самонарезающих винтов. В целом, сборка здания выполняется на болтах и самонарезающих винтах.

Каркас дома представляет собой пространственную систему, состоящую из плоских рам, связей и прогонов.

Стойки рам выполняются из трубы квадратного сечения 80х80х5, способ закрепления к фундаменту - шарнирный.Сопряжение стропильных ферм со стойками принято жестким, сопряжение стоек с фундаментом - шарнирное.

Крыша дома - традиционнаядвухскатная, стропильная. Стропильные фермы выполняются из труб квадратного сечения 50х50х3. Кровлей является профилированный настил по стальным прогонам из гнутого швеллера 100х40х3 мм. Чердак холодный, утеплитель

находится в потолочных панелях. Внутренние перегородки выполняются из каркасных гипсокартонных панелей. Панели для пола, содержат в себе утеплитель и являются несущими.

Все конструкции здания могут изготавливаться как на заводах металлических конструкций, так и на производственных базах строительно - монтажных организаций.

Применение легких металлических конструкций и эффективных утеплителей позволяют снизить вес здания, стоимость его изготовления, транспортировки и монтажа.
