Результат выполнения конструкторской разработки.

Изобретение относится к устройствам, применяемым для временного заглушения патрубков с фланцами, и может быть использовано для гидроиспытаний трубопроводной арматуры.

Известна заглушка для патрубков с фланцами, содержащая корпус, подпружиненные скобы для захвата фланца, шарнирно заземленные на корпусе, уплотнительный элемент и кольцо, взаимодействующее со скобками и фиксирующее их в закрытом положении (1).

Недостатком известной заглушки является то, что при подаче избыточного давления внутрь уплотняемого изделия возможно отжатие крышки от фланца, а значит и нарушение герметизации уплотнения.

Известна так же заглушка, содержащая корпус, мембрану, воспринимающую давление рабочей среды, с закрепленным на внешней стороне уплотнительным элементом, с внутренней стороны которой, размещен гидроусилитель, скобы для захвата фланца

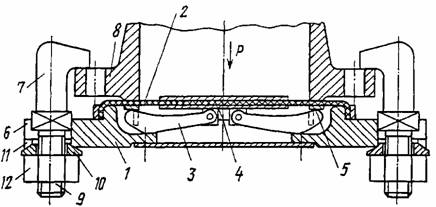

Заглушка состоит из корпуса 1, перекрывающей внутреннюю полость корпуса мембраны 2, рычажного усилителя, состоящего из разноплечих рычагов 3, опирающихся на корпус 1, длинные плечи которых взаимодействуют с опорой 4, заземленной на мембране 2, а короткие - с упорным кольцом5, также закрепленным на мембране 2. В пазах 6 корпуса 1 установлены скобы 7, охватывающие фланец 8 испытываемого изделия. Скобы 7 имеют резьбовые концы (, пропущенные через шайбу 10, опирающуюся на отверстие 11 корпуса 1 и управляемые гайками 12. Для варианта выполнения мембраны не из эластичного материала на мембране установлен уплотнительный элемент 13. Для цстановки заглушки на испытываемое изделие скобы 7 по пазам 6 отводятся в радиальном направлении от центра заглушки, при этом гайки 12 отпущены.При установке заглушки на испываемое изделие скобы 7 по пазам 6 заводятся за фланец 8 и подтягиваются в осевом нвправлении гайками 12, при этом мембрана 2 прижимается к фланцу 8. При подаче испытательной среды в полость Р изделия усилие, воспринимаемое мембраной 2, через разноплечие рычаги 3 передается на упорное кольцо 5, которое сдавливает мембрану 2 (для варианта эластомерного материала) или уплотнительный элемент 13, чем и достигается надежность уплотнения.
