Результат выполнения конструкторской разработки.

Изобретение относится к арматуростроению, в частности к многоходовым гидравлическим переключающимся устройствам, и может быть использовано в нефтедобывающей промышленности, например, в устройствах, замеряющих дебит добывающих нефтяных скважин.

Известно также многоходовое запорное устройство (а.с. 538186f16 К 11/00), состоящее из кольцевого корпуса с рядом радиально расположенных впускных отверстий, по внутренней сферической поверхности которого, посредством вала, управляемого от привода, перемещается запорный орган в виде тройника, в изогнутой части которого с одной стороны расположено подпружинное уплотнение, с другой- подвижный подпружинный поршень с роликами, облегающий внутреннюю сферическую поверхность корпуса, а через вертикальную часть тройника проходит вал привода.

Но данное запорное устройство имеет низкую степень ремонтопригодности, т.к. при замене уплотнительного элемента необходима разработка всего корпуса, а значит его демонтаж. Кроме этого, наличие роликов постоянно работающих под нагрузкой и пружин уплотнительного элемента м поршня постоянно находящегося в рабочей среде снижает надежность устройства.

Задачей изобретения является повышение ремонтопригодности и надежности работы устройства путем исключения из внутренней полости корпуса каких-либо подпружиненных элементов и подвижных частей, присущих запорному органу, и введения возможности замены уплотнительных элементов без разборки и демонтажа устройства с объекта.

Технический результат достигается тем, что запорный орган выполнен в форме усеченного шара и снабжен входными каналами. Число на одно меньше числа входных отверстий корпуса, в которых установлены уплотнения, подпружиненные относительно присоединяемых к корпусу фланцев и взаимодействующие с наружной шаровой поверхностью запорного органа, нижняя часть которого зафиксирована пятой, установленной соосно управляемому валу в ячеистой перегородке нижней крышки, а вал снабжен внутренней полостью отводного патрубка.

Кроме того, вал снабжен храповым колесом, управляемым от привода, причем число зубьев храпового колеса равно числу впускных отверстий корпуса.

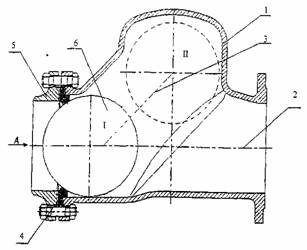

Устройство работает следующим образом: рабочая среда через входное отверстие 15, отводной канал 5, полость 12, радиальное отверстие 13 поступает в отводной патрубок 14 и далее по технологической линии. А через остальные входные отверстия 15 входные каналы 6, ячеистую перегородку 9 рабочая среда поступает в выпускное отверстие 19 и далее в общий коллектор.

Поворачивая посредством привода храповое колесо 11 на один зуб, запорный орган 4 поворачивается и соосно устанавливается с уплотнением 18 следующего входного отверстия.

Благодаря тому, что запорный орган имеет столько каналов, сколько входных отверстий в корпусе, двусторонние опоры и лишен каких-либо подвижных или подпружиненных частей, достигается его надежная работа при постоянном нахождении его в рабочей среде. И благодаря тому, что эластичное уплотнение выполнено подпружиненным относительно закрепляемого на корпусе фланца позволяет без демонтажа устройства с объекта заменить при необходимости вышедшее из строя уплотнение. Тем самым обеспечивается высокая степень ремонтопригодности.
