Результат выполнения конструкторской разработки.

Изобретение относится к машиностроению и может быть использовано во всех отраслях народного хозяйства для обеспечения герметичного соединения стальных трубопроводов с внутренним защитным противокоррозионном покрытием, в частности при транспортировке нефти и нефтепродуктов.

Известно соединение труб с помощью жесткой внутренней конусной муфты, устанавливаемой на клеевой композиции, наносимой на наружных конусных поверхностях, между прокладок, помещенных в кольцевых проточках этих прокладок, помещенных в кольцевых проточках этих поверхностей, в конусных раструбах соединяемых труб (su972187a, 07,11,1982).

Недостатком указанной системы является:

а) низкая надежность клеевого соединения, т.к. возможна разгерметизация системы из-за возникновения изгибающих усилий при укладке трубопровода на неспланированную поверхность рельефа местности при укладке трубопровода, например, на дно водоема;

б) повышенная трудоемкость, обусловленная наличием предварительной обработки соединяемых труб, получения раструба, для чего необходимо специальное технологическое оборудование.

Известна так же сварная система с внутренним покрытием (Проспект фирмыtuboscopevetrointernational, 1978) , свободная от первого указанного недостатка, в которой соединение производится также жесткой втулкой, выполненной из материала трубы, имеющей на наружной поверхности посередине длины широкую канавку, с помещенной в ней жаропрочной композицией, и с каждой стороны от которой выполнены канавки под резиновые кольца, причем широкая канавка в трех местах, равномерно расположенных по наружному диаметру втулки, перекрыта металлическим мостиком с усом-фиксатором посередине, а внутренняя поверхность втулки имеет противокоррозионное покрытие.

При соединении труб втулка вставляется в раструб трубы, покрытой внутри эпоксидной композицией, до упора уса-фиксатора в край трубы. После чего на другой конец втулки надевается раструб соединяемой трубы, также покрытой внутри эпоксидной композицией, до упора в ус-фиксатор. Затем проводится сварка труб, причем резиновые кольца выполняют роль очистителей для эпоксидной композиции и защиты композиции от сварочных газов.

К недостаткам данной системы также следует отнести необходимость получения раструба методом развальцовки или проточки, что требует определенного технологического оборудования и временного ресурса.

Задачей изобретения является снижение трудоемкости процесса соединения системы.

Цель изобретения достигается тем , что цилиндрическая втулка выполнена из стеклопластика и имеет посередине длины центральную канавку с помещенной в ней жаропрочной композицией и закрепленными в центре посредством эпоксидного компаунда равномерно расположенными по центру окружности фиксаторами, с каждой стороны центральной канавки расположены по две канавки, в которые помещены эластичные уплотнения, например манжеты, при этом ближние к центральной канавке манжеты с возможностью осевого перемещения и взаимодействуют с упругим элементом, например с пружиной из металла с памятью, установленной по периметру втулки сверху жаропрочной композицией между фиксатором, а между манжетами помещен самотвердеющий герметик, причем наружный диаметр эластичных уплотнений равен сумме внутреннего диаметра соединяемых труб и величины допуска на этот диаметр, а наружный диаметр втулки равен наименьшему внутреннему диаметру свариваемых труб.

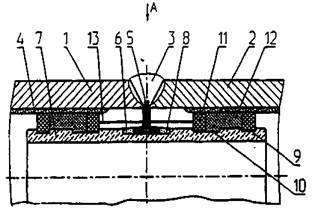

Благодаря применению эластичных манжет равномерно распределить зазор между наружным диаметром втулки и внутренним диаметром соединяемых труб, даже не при эксцентричном его расположении, а в случае беззазорного соединения или минимального зазора сдеформировать манжеты по внутреннему диаметру трубы. Благодаря жаропрочной композиции 8, не проводящей тепло, выделяемое при сварке, не происходит разрушающего действия на втулку 7, а при воздействии внутреннего уплотнения 11 на герметик 12 происходит заполнение пустот, чем достигается герметизация втулки 7 относительно соединяемых труб 1 и 2.

Задачей изобретения является снижение трудоемкости процесса соединения системы.
