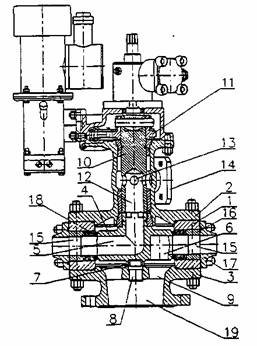

Изобретение относится к арматуростроению и предназначено для переключения направления нефти от трубопроводов, проводящих нефть от добывающих скважин на устройство, замеряющее дебет скважин. Запорное устройство содержит корпус кольцевой формы. Корпус имеет радиально расположенные входные отверстия и закрывается с торцов крышками. Внутри корпуса размещен запорный орган с наружной сферической поверхностью и отводным каналом. Запорный орган управляется посредством вала. Вал соосно установлен в канале корпусе фланца позволяет без демонтажа устройства с объекта заменить при необходимости вышедшее из строя уплотнение. Тем самым обеспечивается высокая степень ремонтопригодности.

Многоходное переключающее запорное устройство, содержащее корпус кольцевой формы, имеющее радиально расположенные входные отверстия и закрываемый с торцов крышками, внутри которого помещен запорный орган с наружной сферической поверхностью, управляемый посредством вала, соосно установленного в канале верхней крышки, и отводным каналом, сообщающимся с отводным патрубком.

Отличается тем, что запорный орган выполнен виде усеченного шара и снабжен входными каналами числом на одно меньше числа входных отверстий корпуса, в которых установлены уплотнения, подпружиненные относительно присоединяемых к корпусу фланцев м взаимодействующие с наружной шаровой поверхностью запорного органа, нижняя часть которого зафиксирована пятой, установленной соосно управляемому валу в ячеистой перегородке нижней крышки, а вал снабжен внутренней полостью, соединенной с одной стороны с отводным каналом запорного органа, с другой - посредством радиальных отверстий - полостью отводного патрубка.

Устройство отличается тем, что на валу закреплено храповое колесо, причем число зубьев храпового колеса равно числу входных отверстий корпуса.
