Результат выполнения конструкторской работы.

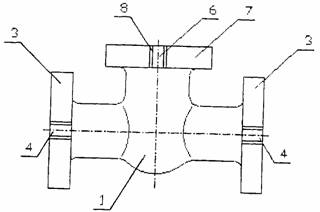

Изобретение относится к способам механической обработки корпусных деталей, в частности корпусов трубопроводной арматуры типа тройник, а может быть использовано при механической обработке деталей, имеющих геометрически расположенные относительно друг друга внутренние обрабатываемые поверхности. Способ включает первый установ на черновую поверхность проходного отверстия, обработку поверхностей с получением баз и базирование на последующих операциях по этим базам с использованием специальных станочных приспособлений. На последующих операциях базирование осуществляется по трем базам, выполненным на первом установе симметрично относительно вертикальной и горизонтальной осей корпуса с одной его стороны из условия взаимодействия при обработке с ответными элементами специальных станочных приспособлений. При этом для корпусов с фланцами базы выполняют на наружных поверхностях магистральных и среднего фланцев по всей ширине в виде пазов с наклонными гранями, а для корпусов без фланцев - в виде глухих конических или цилиндрических отверстий. Использование изобретения ведет к повышению точности обработки корпуса за счет применения единой базы на всех операциях его технической обработки.

К недостатку известного способа следует отнести нестабильность отклонения от правильного взаимного расположения обработанных отверстий и осей отверстий, обусловленного не только кинематической точностью станков и специальных приспособлений, но и сменой схем базировки и мест взаимодействия корпуса при базировке в специальных приспособлениях.

Целью изобретения является повышение точности обработки корпуса за счет применения единой базы на всех операциях его механической обработки.
