36-002-05

Наименование проекта

Циклонная камера для термохимической переработки мелкоизмельченного сырья.

Назначение

Интенсификация тепло-массообмена между газом и обрабатываемым материалом , снижение неравномерного абразивного износа стенок камеры.

Рекомендуемая область применения

Химическая, металлургическая, пищевая промышленность.

Описание

Результат выполнения конструкторской разработки.

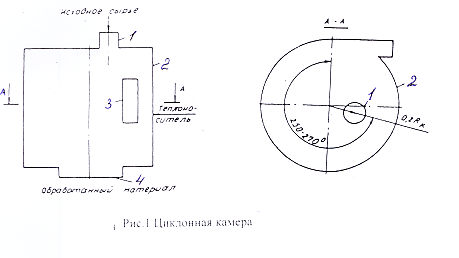

В цилиндрический корпус 2 через патрубок 1 подается исходное сырье. Патрубок 1 установлен от оси камеры на расстояние 0,14-0,2 радиуса камеры со смещением по ходу потока газового теплоносителя 250-270 ⁰. При таком смещении патрубка по отношению к тангенциальному соплу 3, для подачи газового теплоносителя, материал вводится в зону центра вихря, создаваемого теплоносителем. При этом снижается неравномерность распределения дисперсного материала в объеме камеры, повышается теплообмен между материалом и теплоносителем, снижается неравномерность абразивного износа стенок камеры. Отработанные материалы и газы отводятся через патрубок 4.

Преимущества перед известными аналогами

Патрубок для ввода материала установлен от оси камеры на расстояние 0,14-0,2 радиуса камеры со смещением по ходу потока газового теплоносителя равным 250-270 град.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение удельного расхода топлива, межремонтный период работы установки увеличивается на 30%..

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

20.05.2005
