Номер

36-001-05

Наименование проекта

Устройство для определения коррозионной активности грунтов и почв.

Назначение

Определение коррозионной активности грунтов и почв перед началом строительства при отсутствии в них блуждающих токов.

Рекомендуемая область применения

Строительство подземных металлических сооружений.

Описание

Результат выполнения конструкторской разработки.

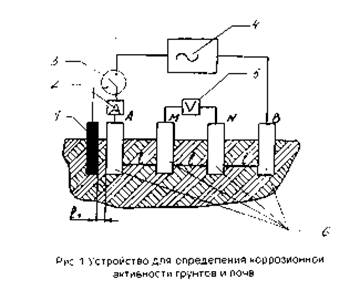

Устройство (рис. 1) состоит из четырех основных электродов, выполненных из стали и расположенных на одинаковом расстоянии друг от друга. К крайним электродам А.и В подключены последовательно соединенные источник напряжения 4, выключатель 3 и прибор для измерения силы тока 2, протекающего через электрическую цепь АВ, прибора для измерения разности потенциалов 5 между М иn. Устройство имеет дополнительный электрод 1 из нержавеющей стали, соединенный с помощью выключателя 3 с прибором для измерения силы тока 2 и основным электродом 6, при чем расстояние между основным и дополнительным электродом находится в интервале 0,02hl₁0.1h,

Гдеl- расстояние между основным и дополнительным электродами, м

h- глубина прокладки подземного сооружения (до оси сооружения), м

Работа устройства заключается в следующем: с помощью выключателя объединяют основной электрод с дополнительным в бинарную электродную систему и измеряют силу тока коррозии. Затем эту цепь разрывают и включают цепь для измерения удельного сопротивления грунта. На основании полученных значений делают заключение о коррозионной активности грунта, сравнивая полученные показатели с заранее установленными аналогичными показателями грунтов с различной степенью коррозионной активности: низкой, средней, высокой.

Преимущества перед известными аналогами

Повышение экспрессности коррозионных измерений, снижение их стоимости.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение стоимости коррозионных измерений в 5 раз, повышение производительности труда в 4 раза, повышение экспрессности коррозионных измерений в 4 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

16.05.2005
