ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 29-033-05 |
|||
|
Наименование проекта Разрядник вакуумный управляемый типа РБУ-50-10УХЛЧ |
|||
|
Назначение Коммутация сильноточных импульсных источников энергии в установках электроимпульсной технологии, геоакустической разведки полезных ископаемых |
|||
|
Рекомендуемая область применения Предприятия горнодобывающей, электротехнической промышленности, машиностроения |
|||
|

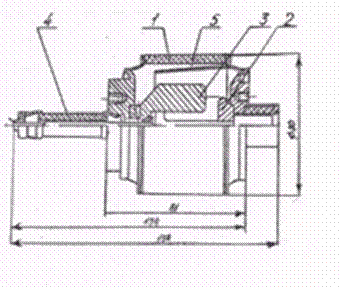

Описание Результат выполнения конструкторско-технологической разработки. Разрядник представляет собой (см. рис.) отпаянный электровакуумный прибор, содержащий керамический корпус 1, два основных электрода 2 и 3, закрепленных на медных фланцах, управляющий электрод 4. Для предохранения внутренней изоляционной поверхности от продуктов эрозии предусмотрен металлический экран 5. Для присоединения разрядника в электрическую цепь на медных фланцах разрядника предусмотрены резьбовые отверстия. Подача инициирующего импульса на управляющий электрод осуществляется с помощью высоковольтного гибкого кабеля со специальным разъемом. Разрядник работает как включающий прибор, проводимость которого обеспечивается током, протекающим между основными электродами разрядника. Проводящей средой является вакуумная дуга, горящая в парах материала электродов. Первоначально проводимость разрядника инициируется электрическим пробоем по поверхности керамической втулки в узле управления при подаче на электрод управления управляющего импульса указанных параметров. По окончании протекания тока через основные электроды разрядника его электрическая прочность восстанавливается до наибольшего рабочего напряжения.
Рис. Разрядник вакуумный |
|||
|
Преимущества перед известными аналогами Разрядник предлагаемой конструкции пожаро-и взрывобезопасен, не содержит токсичных и экологически вредных веществ, бесшумен в работе, не требует настройки во всем диап-не рабочих напряжений, может работать в любом положении отн-но горизонта |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний В корпусе разрядника в течение всего периода эксплуатации сохраняется высокий вакуум, что достигается за счет полной герметизации и соответствующей вакуумно-технологической обработки в процессе изготовления |
|||
|
Технико-экономический эффект Улучшение срока службы установок с применением разрядника вакуумного управляемого типа РБУ-50-10УХЛЧ в 3 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 27.05.2005 |
