Описание к ИЛ № 29-032-05

Результат выполнения конструкторско-технологической разработки.

Патрон состоит (см. рис.) из двух полумуфт 1 и 2, оснащенных соответственно пальцами 3 и водилами 4, двух двуплечих рычагов 5 и 6 , связанных с подпятником 7 осью 8, винтовой пружины сжатия 9, опорной гайки 10 и шарика 11.

Полумуфта 1 имеет конусный хвостовик, посредством которого патрон устанавливают в шпиндель станка, а полумуфта 2 - отверстие для установки инструмента.

Патрон работает следующим образом. В исходном положении пружина через подпятник и шарик воздействует на полумуфту 2, прижимая ее наружной торцевой поверхностью бурта к внутренним торцевым поверхностям двуплечих рычагов. Наружная цилиндрическая поверхность полумуфты 2 охвачена губками рычагов и удерживается ими соосно оси вращения полумуфты 1.

При обработке отверстий крутящий момент от шпинделя станка передается полумуфте 1, затем через шарнирный узел, выполняющий в совокупности с осевым упором функции компенсирующего и включающий в себя пальцы, водило и шарик, крутящий момент передается полумуфте 2. Последняя под воздействием осевой силы резания через шарик перемещает подпятник и связанные с ним осью 8 двуплечие рычаги в крайнее левое положение. При этом пружина сжимается и наружные конусные поверхности рычагов входят в конусную выточку опорной гайки и, поворачиваясь на оси, сближаются. Губки при этом раскрываются, и полумуфта 2 получает возможность в широких пределах компенсировать несовпадение оси шпинделя станка с осью обрабатываемого отверстия.

По окончании обработки патрон возвращают в исходное положение. При этом под воздействием пружины и осевых усилий, возникающих при выводе инструмента из отверстия, двуплечие рычаги перемещаются вправо до отказа и поворачиваясь на оси, устанавливают полумуфту 2 соосно шпинделю станка.

Зазор между конусными поверхностями гайки и двуплечих рычагов регулируется опорной гайкой для обеспечения заданного угла раскрытия губок. Жесткость пружины тоже регулируется.

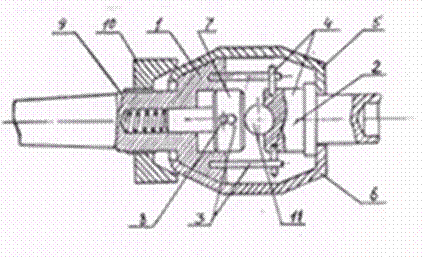

Рис. Патрон самоустанавливающийся
