Номер 29-029-05 |
|||
|
Наименование проекта Пневморазмешиватель - насос |
|||
|
Назначение Размешивание в бочке с узкой горловиной и розлив из нее в отдельную тару слабозагустевших лаков, нитроэмалей, и красок, масел |
|||
|
Рекомендуемая область применения Применение в промышленном, гражданском строительстве, машиностроении, а также на автотранспортных предприятиях |
|||
|

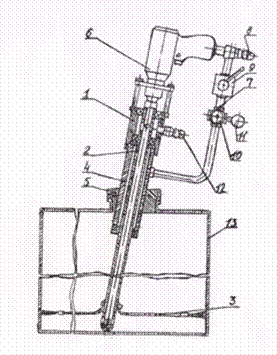

Описание Описание к ИЛ № 29-029-05 Результат выполнения конструкторско-технологической разработки. Предлагаемый пневморазмешиватель-насос представляет собой (см. рис.) корпус 1 с направляющей трубой 4, внутри которого расположен полый вал 2 с гибкими перемешивающими органами 3 на конце. Сверху на направляющей трубе имеется специальная гайка 5 для жесткого и герметичного крепления устройства в горловине бочки 13. Полый вал 2 жестко связан с пневмоприводом 6 и пневмораспределителем 9, который в свою очередь соединен с редукционным пневмоклапаном 10 и манометром 11. На корпусе установлен сливной штуцер 12 для слива краски в отдельную емкость или подачи непосредственно в рабочую зону. Перед началом работы пневморазмешиватель вводят в горловину наполненной бочки 13, предварительно сведя вместе гибкие перемешивающие органы, располагают его под углом 10° к вертикали и с помощью специальной гайки, имеющей уплотнение и два типоразмера резьбы, жестко и герметично закрепляют в горловине бочки. К штуцеру 8 подключают промышленную пневмосеть, а к штуцеру 12 - шланг для слива краски в отдельную емкость или подачи краски непосредственно в рабочую зону.
Рис. Пневморазмешиватель - насос |
|||
|
Преимущества перед известными аналогами С помощью пневмопривода краска перемешивается,а при включении пневмораспределителя сливается из бочки путем подачи сжатого воздуха в свобод. пространство и создания избыт.давления, регулируемого пневмоклапаном и контролируемого по манометру |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний С использованием устройства значительно повышается производительность, снижается трудоемкость и улучшаются условия труда на участках лакокрасочных покрытий |
|||
|
Технико-экономический эффект Повышение производительности работ в 2, 5 раз |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 26.05.2005 |
