Номер 29-028-05 |
||||||
|
Наименование проекта Клиновидный рабочий орган к гидравлическому экскаватору для уплотнения грунтов в стесненных условиях строительства |
||||||
|
Назначение Обеспечение высокой эффективности уплотнения грунта в стесненных условиях |
||||||
|
Рекомендуемая область применения Промышленное и гражданское строительство при уплотнении грунтов в пазухах фундаментов, у стен подвальных сооружений, между подъемными трубопроводами и стенками траншей и т.д. |
||||||
|
Описание Описание к ИЛ № 29-028-05 Результат выполнения конструкторско-технологической разработки. Сменное оборудование выполнено в виде клиновидного рабочего органа 2 (см. рис.1) , который стрелой экскаватора 3 подается в зону 1 отсыпки грунта (А) с учетом направления скошенной площадки отпора в сторону уплотнения (Б). Рабочий орган (рис. 2) представляет собой сварную конструкцию (из стали Ст3 толщиной 6-8 мм) в виде трапецеидальной призмы, перевернутой основанием вверх. На основании приварены кронштейны 4, обеспечивающие шарнирную подвеску к стреле экскаватора. Кронштейн 5 крепится к отверстиям штока гидроцилиндра экскаватора и имеет возможность поворота для обеспечения малых изменений угла отпора. Жесткость конструкции достигается за счет косынок из угловой и листовой стали, сваренных внутри призмы. В основании выполнено технологическое отверстие 6, в которое заливается бетон. После застывания бетонной смеси рабочий орган готов к эксплуатации. При погружении клиновидного рабочего органа в грунт происходит сложный процесс образования и развития деформации сжатия, растяжения сдвига грунта как следствие воздействия на грунт наклонной поверхности клиновидного рабочего органа. При этом перед рабочими органами, имеющими угол заострения более 25°, образуется уплотненное ядро, ось которого в зависимости от начальной плотности грунта отсыпки, его влажности, наличия зон, не заполненных грунтом, и глубины отсыпки грунта изменяется до 75 и долее градусов.

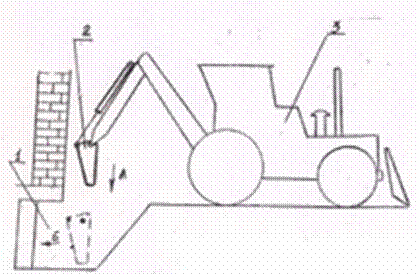

Рис. 1. Схема работы экскаватора, оборудованного клиновидным рабочим органом

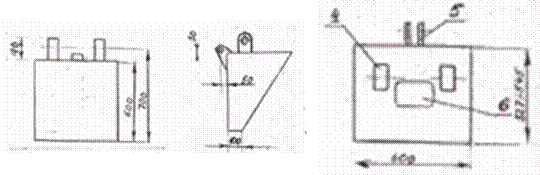

Рис. 2. Клиновидный рабочий орган |
||||||
|
Преимущества перед известными аналогами Отличительной чертой предложенного рабочего органа является перераспределение сил за счет клиновидной формы рабочего органа, обеспечивающего перемещение и уплотнение грунта в преимущественно нормальном к оси нагрузки направлении |
||||||
|
Стадия освоения Внедрено в производство |
||||||
|
Результаты испытаний Схема навески обеспечивает быструю смену рабочего органа, а комплект рабочих органов позволяет подобрать орган с оптимальным углом отпора для обеспечения эффективной работы на разных типах грунтов |
||||||
|
Технико-экономический эффект Применение клиновидного рабочего органа, используемого как сменное оборудование к гидравлическому экскаватору, обеспечивает высвобождение на трудоемких земляных работах от 4 до 7 рабочих на одном объекте в одну рабочую смену |
||||||
|
Возможность передачи за рубеж Возможна передача за рубеж |
||||||
|
Дата поступления материала 26.05.2005 |
