Результат выполнения конструкторско-технологической разработки.

Установка (см. рис.) включает в себя высокоточную печь (ВЧ) 8 для экстракции газов из анализируемого образца, газовакуумную систему, обеспечивающую сбор и подготовку пробы для анализа, хромотограф 16 для определения количества и состава газовой пробы.

Принцип действия установки для анализа газов в металлах основан на экстракции газов исследуемого образца в вакуумной печи, сбора экстрагируемых газов в аналитической камере 19 и определения состава и количества газов в хроматографе. Для анализа газового состава металлов в качестве газоносителя применяется гелий.

Основными операциями, выполняемыми при анализе, являются подготовка образцов, включение установки и получение рабочего вакуума, отжиг тигля высокочастотной печи и измерение холостой поправки, плавка анализируемого образца и измерение хроматографических пиков, обработка результатов измерения.

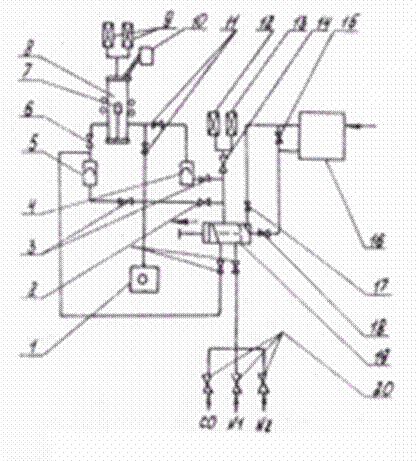

Рис. Установка для анализа газа в металлах, где

1-формовакуумный насос ; 2,14,17,18 - электромагнитные клапаны АУ-4;

3,6,11 - электромагнитные клапаны; 4-ртутный диффузионный насос; 5-маслянный диффузионный насос; 7-графитовый тигель; 10-загрузочное устройство; 9,12,13 - манометрические датчики; 20-дозаторы.
