Результат выполнения конструкторско-технологической разработки.

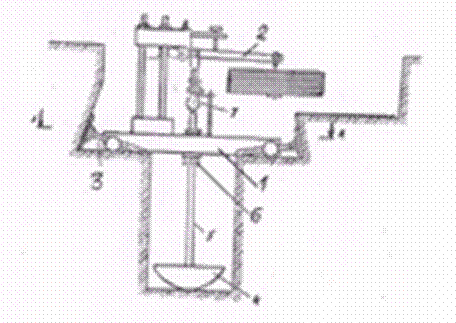

Устройство состоит (см. рис.) из основания 1 швеллерного профиля, на котором закреплен рычажный пресс 2; четырех винтовых распоров 3; штампа 4, закрепленного на штанге 5, проходящей сквозь основание, и фиксирующегося в строго вертикальном положении направляющей втулкой 6.

Для замера осадки штампа служат два индикатора 7 часового типа, закрепленные за наголовник штанги.

Направляющая втулка 6 состоит из корпуса, сепараторов с шариками, прижимных втулок, контргаек. Направляющая втулка наполовину длины корпуса проходит сквозь отверстие в основании и крепится к нему болтами за фланец, приваренный к корпусу. Для большей устойчивости втулки соединение фланца с корпусом снабжено четырьмя ребрами жесткости.

Для остановки хода штанги имеются два стопорных винта, расположенных в корпусе втулки под углом 180° относительно друг друга.

Устройство работает следующим образом. Усилие от рычажного пресса передается посредством штанги. Направляющая втулка удерживает штангу в вертикальном положении.

Усилие реакции грунта на штамп воспринимается корпусом устройства и передается через распоры на стенки шурфа. Площадь плит распоров рассчитывается из условия, что они создают напряжение в массиве грунта меньше в 3-5 раз длительной прочности на сдвиг наиболее слабого вида грунта (например, торфа), что исключает срыв и поднятие прибора во время испытания.

Зазор между штангой и шариками регулируется прижимными втулками, которые при завинчивании прижимают шарики к штанге, исключая тем самым возможность отклонения штанги от вертикального положения и обеспечивая ей свободный поступательный ход.

Осадка грунта под штампом измеряется индикаторами, показания которых снимаются в необходимые промежутки времени.

Рис. Устройство для полевых испытаний мерзлых грунтов
