Описание к ИЛ № 29-023-05

Результат выполнения конструкторско-технологической разработки.

Устройство представляет собой (см. рис.) амортизирующий блок 1 в виде кольцеобразной секционной эластичной пневмоподушки 2 (4 автокамеры) с внутренним давлением, равным давлению окружающей среды. Секции подушки могут быть установлены в несколько ярусов. На грузоподъемной плите 3 и платформе 4 установлены центрирующие направляющие 7 для секций пневмоподушки, предотвращающие возможное выпадение или сдвиг секций и совместно с последними поглощающие боковые удары груза.

Принцип работы устройства заключается в следующем. При заарретированных весах на грузоподъемную плиту краном опускается раскачивающийся груз, плита принимает удар, который распределяется по всем секциям амортизирующего блока. При этом секции сжимаются, давление в них повышается всего на 0,01-0,2 кгс/см ², и удар полностью гасится за счет высокой сжимаемости воздуха при таком низком избыточном давлении и за счет эластичности оболочки пневмоподушки. Боковые удары груза пневмоподушка поглощает через центрирующие поддерживающие направляющие. Груз плавно, без ударов, опускается на платформу весов. Затем открывается арретир весов, и груз взвешивается. После этого арретир закрывается, груз снимается, и цикл взвешивания повторяется. В ненагруженном состоянии секция 6, представляющая собой дополнительную секцию амортизирующего блока, размещенную внутри кольцеообразных секций, соединена с атмосферой через открытый обратный дроссельный клапан 5 и включается в работу при взвешивании груза повышенной массы. При ударе воздух, быстро вытесняемый из внутреннего объема полости-секции 6, закрывает клапан, и секция работает как дополнительная секция пневмоподушки. При очень резком ударе гразу о грузоприемную плиту и закрытии обратного клапана повышение давления воздуха в полости-секции устраняется за счет сброса части воздуха в атмосферу через дроссель клапана, что обеспечивает безударное плавное нагружение платформы весов.

Устройство устанавливается между платформой и грузоприемной плитой весов.

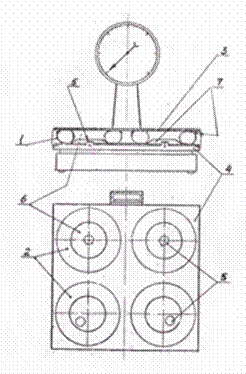

Рис. Устройство для гашения ударов платформенных весов
