Описание к ИЛ № 29-022-05

Результат выполнения конструкторско-технологической разработки.

В предлагаемой установке (см. рис.) на сварной станине 1 установлены электродвигатели 2,3, соединенные ремнями 4, 5 со шкивами валов, приводящих во вращение транспортирующие спирали.

При установленном в положение «смешивание» фиксаторе 6 и вращающихся спиралях смешиваемые сыпучие компоненты загружаются в бункер установки при открытой крышке 7. Вращающаяся спираль 8 захватывает материал и, перемешивая, транспортирует его в зону затвора 9. Через окно в затворе материал пересыпается на спираль затвора, которая смешивает и возвращает его снова в бункер.

После смешивания сыпучих компонентов в бункере затвор с помощью фиксатора переводится в транспортное состояние, фиксатор в положении «выгрузка».

Смесь по рукаву 10 с помощью спирали перемещается в зону выгрузки (наконечник 11) .

Когда время смешивания материалов заранее известно, оно устанавливается на реле времени в пульте 12. После отсчета установленного времени подается звуковой сигнал, извещающий о возможности выгрузки смеси. Переводом фиксатора в положение «выгрузка» осуществляется выгрузка смеси.

Установка имеет два вида исполнения.

Основной вид - для смешивания и выгрузки смеси в емкость (тару) для последующего транспортирования ее.

Второй вид позволяет смешивать и выгружать смесь в бункер, расположенный вблизи установки (на высоте до 2 м и удалении от установки до 1,3 м).

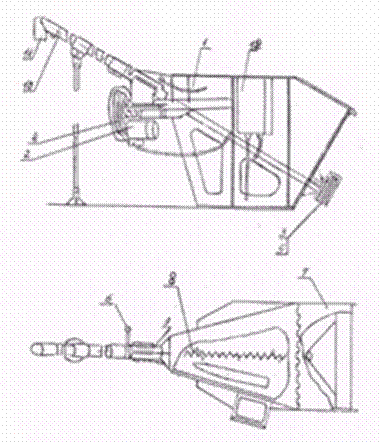

Рис. Установка для смешивания сыпучих компонентов
