Номер 29-019-05 |
|||
|
Наименование проекта Выпрямительное устройство для сварочных трансформаторов переменного тока |
|||
|
Назначение Получение однофазного пульсирующего постоянного тока от сварочного трансформатора |
|||
|
Рекомендуемая область применения Предприятия промышленности, ремонтные предпряития . Сварка нержавеющих сталей |
|||
|

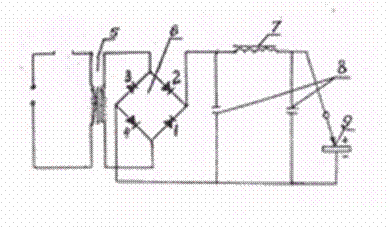

Описание Результат выполнения конструкторско-технологической разработки. Предлагаемое устройство состоит (см. рис.) из понижающего трансформатора 5, однофазной мостовой схемы 6, дросселя 7 и конденсаторов сглаживающего фильтра 8. Вентили 1, 2, 3, 4 - включены в четыре плеча, образуя мост. В одну диагональ моста включен однофазный источник переменного тока, а во вторую сглаживающий фильтр, состоящий из индуктивного феррорезонансного дросселя, последовательно включенного в цепь, и двух конденсаторов, включенных параллельно до дросселя 10 мФ и после дросселя 20 мФ,для сглаживания пульсаций. Частота пульсаций выпрямленного тока равна 100 Гц. Напряжение пульсаций постоянное, сварочная дуга 9 горит устойчиво. Выпрямитель дает возможность производить сварку в среде аргона вольфрамовым электродом и электродами НЖ-13, ОЗЛ-8, ЦЛ-4, УОНИ-13/45, 13/55, 13/65, у которых зажигание и горение сварочной дуги происходит только на постоянном токе. Габаритные размеры устройства, мм 400х400х300.
Рис. Выпрямительное устройство |
|||
|
Преимущества перед известными аналогами С применением предлагаемой конструкции уменьшается пористость в металле шва, исчезает магнитное дутье на дуге при сварке швов - неизбежное явление при сварке на постоянном токе от машинных генераторов и выпрямителей трехфазного питания |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний С внедрением выпрямительного устройства расширилась область применения сварочных трансформаторов переменного тока для сварки черных металлов и нержавеющих, а также конструкционных сталей толщиной от 1 до 10 мм |
|||
|
Технико-экономический эффект Улучшение качества сварки в 3 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 24.05.2005 |
