Описание к ИЛ № 29-018-05

Результат выполнения конструкторско-технологической разработки.

Устройство состоит (см. рис.) из емкости 4 под дистиллированную воду, пробку 1, трехходового крана 2, наконечника 15 с регулирующей гайкой 11, которая стопорится винтом 14. В наконечнике установлены две стеклянные трубки: дренажная 12 и доливочная 13. Пробка и наконечник соединены между собой шлангами 9 при помощи штуцеров 10.

Трехходовой кран поджимается пружиной 6 и фиксируется кольцом 7. Между кольцом и пружиной установлена шайба 8.

Пробка прижимается к горлышку емкости при помощи замка 5; уплотнением служит резиновая прокладка 3.

Устройство работает следующим образом. В емкость наливают дистиллированную воду, надевают на ее горлышко пробку и прижимают замком 8. Закрыв кран, переворачивают емкость дном вверх. Затем открывают кран, при этом доливочная трубка наполняется водой, а дренажная остается пустой, так как она соединена с атмосферой, и воздух препятствует ее заполнению водой. Кран закрывают. Держа сосуд вверх дном, вставляют до упора в заливочное отверстие аккумулятора наконечник с выходящими из него концами трубок. Затем открывают кран. Вода по доливочной трубке поступает в аккумулятор, а воздух из атмосферы по дренажной трубке - в емкость. Появление пузырьков воздуха в сосуде, выходящих из дренажной трубки, свидетельствует о поступлении в аккумулятор воды.

Как только жидкость в аккумуляторе поднимется до заданного уровня и закроет доступ воздуха в дренажную трубку, поступление воды из емкости по доливочной трубке прекращается, на что укажет прекращение выделения пузырьков воздуха в емкость. После этого закрывают кран. Доливочная трубка наполняется водой, а из дренажной трубки электролит, заполняющий ее, стекает обратно в аккумулятор, так как в трубку поступает воздух из атмосферы.

Вынув наконечник из заливочного отверстия, вставляют устройство в следующий аккумулятор.

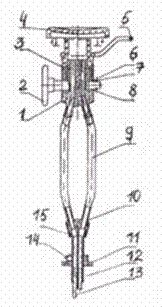

Рис. Устройство для доливки дистиллированной воды в аккумулятор
