Результат выполнения конструкторско-технологической разработки.

В состав прибора входят (см. рис.) блок индикации, блок сопряжения с курсивом и головные телефоны.

В основу работы прибора горного мастера положен принцип преобразования сейсмоакустических колебаний, возникающих при расстрескивании массива горных пород, усиления полученных электрических импульсов до необходимой величины и их последующей регистрации счетчиком за определенный период времени.

Функциональная электрическая схема прибора приведена на рисунке.

Сейсмоакустический сигнал преобразуется пъезоэлектрическим преобразователем 1 в электрический импульс, который усиливается предварительным усилителем 2 блока сопряжения с массивом, затем поступает на усилитель с переменным коэффициентом усиления блока индикации 3, оттуда в зависимости от положения переключателя ФВЧ идет непосредственно или через фильтр высокой частоты 4 на компараторы первого и второго каналов 7 и 13, которые имеют различные пороги срабатывания, что необходимо для выделения акустических импульсов с различной амплитудой. С компараторов 7 и 13 сигналы поступают соответственно на формирователи 8 и 14.

Счетчик второго канала 15 имеет коэффициент деления 16, т.е. шестнадцатым импульсом второго канала разрешается работа схемы управления 11. Усилитель мощности 5 предназначен для усиления сигнала, поступающего на вход устройства слухового контроля 6.

Таймер 10 вырабатывает сигналы разрешения счета импульсов на время, указанное на индикаторе-счетчике 9.

По окончании цикла измерений таймер запрещает счет импульсов и выдает сигнал, переводящий индикаторы счетчика в режим периодического свечения. Этот режим сигнализирует об окончании цикла измерения.

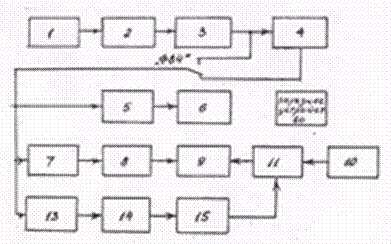

Рис. Функциональная электрическая схема прибора
