ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 29-010-05 |
|||
|
Наименование проекта Устройство для визуализации влияния деформаций оболочки антенны |
|||
|
Назначение Улучшение демонстрационных свойств визуализации и упрощения способа |
|||
|
Рекомендуемая область применения Малые и большие телевизионные антенны, радиотелескопы, оптические и другие отражательные системы |
|||
|

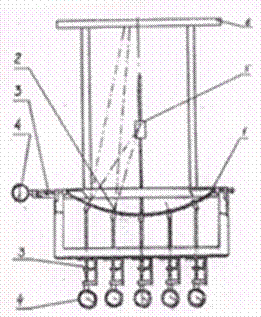

Описание Описание к ИЛ № 29-010-05 Результат выполнения НИР. Устройство состоит (см. рис.) из оболочки антенны 1 с нанесенной на ее внутренней поверхности зеркальной координатной сеткой 2, к которой с задней стороны прикреплены механические актуаторы 3 с измерителями перемещений 4, точечного источника света 5, экрана 6, на который проектируется координатная сетка 2. Устройство работает следующим образом. Лучи от точечного источника 5 отражаются от антенны 1 и проектируют зеркальную координатную сетку 2, нанесенную на поверхность антенны, на экран 6. Для первоначального состояния оболочки антенны 1 (недеформированного) фиксируют на экране 6 положение координатной сетки 2. Затем с помощью актуаторов 3 деформируют антенну на заданную величину, контролируемую измерителями перемещений 4. Вновь на экране 6 фиксируют отражение искаженной координатной сетки 2, которое сравнивают с первоначальным. По результатам отклонения координатной сетки делают выводы о влиянии заданного деформирования антенны на искажения светового фронта и принимают решение о необходимой коррекции волнового фронта.
Рис. Устройство для визуализации влияния деформаций оболочки антенны |
|||
|
Преимущества перед известными аналогами Предлагаемая конструкция позволяет улучшить демонстрационные свойства и расширить область применения для управления деформациями |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Использование устройства позволяет решать практические задачи по управлению волновым фронтом |
|||
|
Технико-экономический эффект Улучшение свойств визуализации в 2, 5 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 24.05.2005 |
