Результат выполнения конструкторско-технологической разработки.

Станок состоит (см. рис.) из резцедержателя 1, в основании которого предусмотрены центральный 2 и два боковых 3 штифта, зажимного устройства, выполненного в виде гайки - барашека 4 и специального болта 5, головка которого имеет направляющие пазы для резца и рукоятки 6 с осью, проходящей через центр загиба вздымочного резца 7. Рукоять при помощи специальной втулки 8 шарнирно соединена с поворотной осью 9, расположенной параллельно оси вращения абразивного круга. Осевая втулка 10 при помощи сварочного шва крепится к пластине 11, которая в свою очередь закреплена к корпусу точила 15, предназначенного для привода абразивного круга. В качестве привода может быть использован электродвигатель. С целью регулирования толщины снимаемого слоя с резца предусмотрено специальное устройство, установленное на осевую втулку 10, состоящее из гайки-регулятора 12, прижимной пружины 13 и стопорного кольца 14.

Станок работает следующим образом. Вздымочный резец устанавливается в резцедержатель на центральный и два боковых штифта и зажимается болтом с гайкой. При помощи шарнирно-втулочного соединения устанавливается нужный угол заточки лезвия и фиксируется стопорным болтом. Гайкой-регулятором устанавливается необходимая глубина снятия затачиваемой грани. После этого рабочий, вращая левой рукой рукоятку точила, приводит во вращение абразивный круг и, вращая правой рукой рукоять 6 относительно собственной оси с одновременным поворотом ее в вертикальной плоскости, осуществляет заточку резца со снятием слоя, зафиксированного гайкой-регулятором. Поворот резцедержателя в вертикальной плоскости предусмотрен для обеспечения равномерного износа абразивного круга по всей плоскости шлифования. Заточка резцов станком ПВ-1 включает две стадии: грубую заточку и доводку. Для этого заточный станок снабжен соответствующими абразивными кругами.

Окончательная правка лезвий резцов (главным образом изнутри) осуществляется оселком общепринятым способом. Общее время обработки одного резца составляет 20 минут, в том числе: на заточку с использованием станка - 5 и на окончательную правку лезвия - 15 минут.

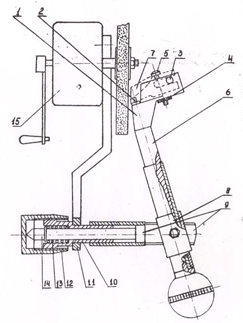

Рис. Станок для заточки вздымочных резцов
