Результат выполнения конструкторской разработки.

Устройство состоит из рамы 2 (см.рисунок), пустотелого колеса 1, крыльчатки 12, лопасти 13 и снабжено ручками 5, 7, 10.

Устройство работает следующим образом. Толкая устройство за левую ручку 5, расположенную на раме, и правую ручку 10, расположенную на вилке 8, установленное на оси рамы колесо С-образного сечения будет перемещаться с левой стороны картофельного гребня и передавать вращение на установленную на конце вилки крыльчатку через шкив 11 и пассик, огибающий закрепленные на вилке и на подпружиненном для натяжения пассика рычажке 4 шкивочки 3 и 6. Лопасть 13 крыльчатки будет ударять по картофельному гребню и стряхивать жуков и личинок во внутрь колеса. Передвигая левую ручку влево-вправо и правую ручку вверх-вниз, крыльчатка будет смещаться в этих направлениях согласно расположению и величине ботвы. Наклонив колесо влево, и, повернув вилку вниз, устройство переводится в переносное положение.

Для улучшения управления вилка подпружинена в верхней части хода вверх, а для прижатия крыльчатки к колесу в переносном положении она подпружинена в нижней части хода вниз. Для удаления жуков и личинок из колеса, устройство укомплектовано совочком 9. Для переноса устройства служит расположенная на вилке ручка 7.

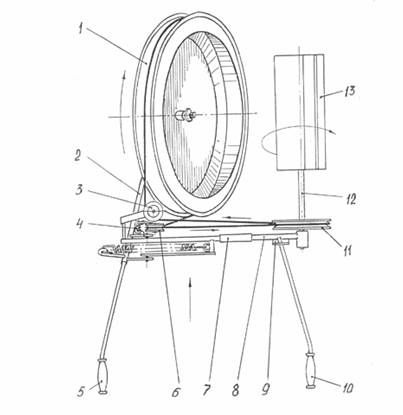

Устройство для механического сбора колорадского жука:

1 - колесо; 2 - рама; 3, 6 - шкивочки, 4 - рычажок; 5, 7, 10 - ручки; 8 - вилка; 9 - совочек; 11 - шкив; 12 - крыльчатка; 13 - лопасть
