Результат конструкторской разработки.

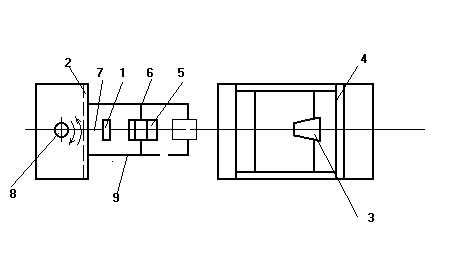

Устройство содержит вентиляторы 1, установленные неподвижно один относительно другого и перемещающиеся на общей опоре 2 под действием регулируемого привода вдоль паковок 3. Дополнительно перед вентиляторами 1 установлены крыльчатки 5 с вогнутыми лопатками и возможностью вращения относительно горизонтальных осей 6, закрепленных на опоре 2. Оси 7 вентиляторов 1 и оси 6 крыльчаток 5 взаимно перпендикулярны. Лопатки соседних крыльчаток 5 обращены вогнутыми поверхностями в противоположные направления навстречу набегающему потоку воздуха. Привод 8 выполнен регулируемым. Горизонтальные оси 6 крыльчаток 5 расположены и закреплены в рабочем положении в прорезях подвесок 9, которые установлены на опоре 2 с возможностью их углового перемещения совместно с осями 6 крыльчаток 5 в вертикальной плоскости. Горизонтальные оси 6 и подвески 9 закреплены в рабочем положении с помощью накидных гаек.

Устройство работает следующим образом. При движении опоры 2 под воздействием привода 8 вдоль паковок 3 воздух от вращающихся вентиляторов 1 через крыльчатки 5 попадает на шпулярники 4 с паковками 3, и происходит удаление пыли. В связи с установкой перед вентиляторами 1 крыльчаток 5 последние под действием набегающего потока воздуха начинают вращаться и отклонять вогнутыми поверхностями часть воздуха от оси вентилятора, выравнивая тем самым воздушный поток по высоте шпулярников 4. В результате обращения вогнутых поверхностей лопаток соседних крыльчаток 5 в противоположных направлениях обеспечивается изменение направление части воздушного потока, взаимодействие и соударение этих воздушных потоков, и соответственно дальнейшее выравнивание скорости потока по высоте. Все это повышает качество и диапазон обдува.
