Результат выполнения конструкторской разработки.

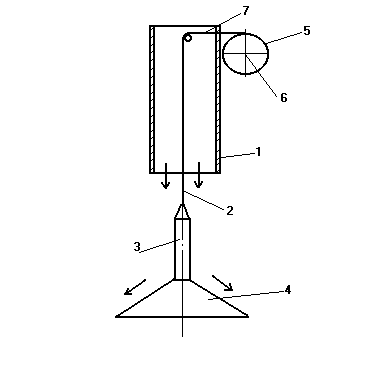

Воздухораспределитель содержит вертикальный патрубок 1, установленный вдоль него гибкий шнур 2, свободный конец которого расположен ниже выходного торца патрубка 1. Воздухораспределитель снабжен стабилизатором потока 3 с телом 4 для разбивания струи, намоточным устройством 5, расположенным на наружной стороне патрубка 1 посредством крепежных элементов 6 и связанным с гибким шнуром 2. Гибкий шнур 2 пропущен через патрубок 1 по его оси, в стабилизатор потока 3 закреплен на свободном конце шнура 2. Намоточное устройство вращается вокруг оси 6. Внутри патрубка шнур 2 может быть пропущен через перекладину 7.

Воздухораспределитель работает следующим образом. Приточный воздух поступает в вертикальный патрубок 1 и далее , обтекая стабилизатор потока , попадает на тело 4 для разбивания струи. Истекающая струя втягивает в себя шнур 2 с закрепленным на его свободном конце стабилизатором 3 с телом 4. Стабилизатор потока 3 способствует установлению системы «стабилизатор потока - тело» для разбивания струи относительно приточной струи в устойчивое положение. При этом раздача воздуха происходит в горизонтальном направлении. Втягивая шнур 2 назад, можно производить раздачу воздуха в горизонтальном направлении в требуемом месте по всей длине струи. Давлением струи на тело 4 и трением между шнуром и струей создается тяговое усилие, достаточное для протяжки шнура 2 в патрубке 1 по направлению струи.
