Результат выполнения конструкторской разработки.

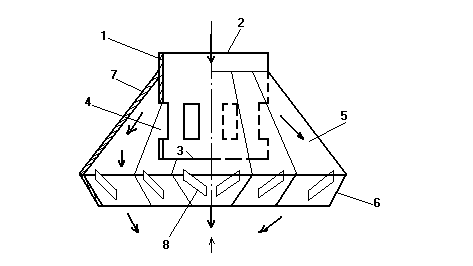

Воздухораспределитель содержит корпус 1 с входным и выходным торцовыми окнами 2 и 3 и боковыми выпускными отверстиями 4, охватывающий корпус 1 с образованием кольцевой выпускной щели козырек 7, состоящий из из дугооразных трапециевидных поворотных пластин 5, шарнирно прикрепленных к корпусу 1 перед его выпускными отверстиями 4 по ходу потока воздуха. Причем пластины 5 установлены одна относительно другой внахлест. Воздухораспределитель снабжен отражателем 8 потока, выполненным в виде прикрепленных к пластинам 5 отбортовок, отогнутых навстречу друг другу, и размещенных на отбортовках однонаправленных ребер 8.

Воздухораспределитель работает следующим образом. Приточный воздух из корпуса 1 поступает в торцовое выходное окно 3 (основной поток) и выпускные отверстия 4 (вторичный поток) откуда истекает раздельными потоками. Вторичный поток движется далее вдоль поворотных пластин 5 и после разворота продолжает движение вдоль отбортовок в сторону основного потока, истекающего из выходного окна 3. В результате соударения вторичного потока и скорости воздушного потока. При повороте пластин 5 обеспечивается регулирование степени гашения истекающей струи за счет изменения углов соударения вторичного потока с основным, за счет изменения начальных параметров соударяющихся струй. При определенных углах разворота пластин 5 отбортовки уже не перекрывают друг друга. а образуют между собой зазоры, через которые часть вторичного потока истекает в окружающее пространство в виде отдельных струй, которые быстрее гасят свою скорость при взаимодействии с окружающим воздухом. Установка на отбортовках ребер 8, имеющих одинаково направление наклона, достигается закрутка вторичного потока. Закрученный вторичный поток существенно турбулизирует основной поток, из-за наличия тангенциальной составляющей скорости глубже проникает в основной поток, что способствует повышению степени гашения истекающей струи.
