Струйный диод

Назначение

Управление исполнительных механизмов в устройствах пневмоавтоматики

Рекомендуемая область применения

Пневмотраспорт

Описание

Результат конструкторской разработки.

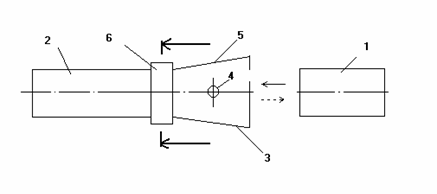

Струйный диод содержит две соосные трубки - входную 1 и приемную 2. На торце приемной трубки 2 закреплен раструб 3. В раструбе выполнены элементы отклонения обратного потока в виде прорезей 4 и радиальных лепестков 5. В трубке 2 перед раструбом 3 выполнена кольцевая каверна 6.

Струйный диод работает следующим образом. При подаче воздуха в прямом направлении через трубку 1 образуется ламинарная струя, практически полностью улавливаемая трубкой 2. При обратном течении в раструбе 3 происходит турбулизация струи и в приемную трубку 1 попадает лишь часть всего расхода. Диодность устройства увеличивается установкой в раструбе элементов отклонения обратного потока. Эти элементы, выполенные в виде прорезей 4 в раструбе 3 и радиальных лепестков 5, отклоняют часть потока в прорези 4.

Дополнительно при обратном течении воздушного потока из трубки 2 он, поступая в кольцевую каверну 6, выполняющую роль резонатора, преобразует свое постоянное давление в переменное и выходит через раструб 3 в виде высокотурбулизированной струи, обладающей большим углом раскрытия.

Преимущества перед известными аналогами

В месте сопряжения раструба и приемной трубки выполнена кольцевая каверна, что приводит к увеличению диодности устройства по расходу.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Увеличение диодности по расходу воздуха на 30%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

12.05.2005
