Наименование проекта Ленточный конвейер |
|||||||||
Назначение Транспортировка грузов |
|||||||||
Рекомендуемая область применения Конвейерный транспорт в машиностроении, промышленности строительных материалов и других отраслях |
|||||||||

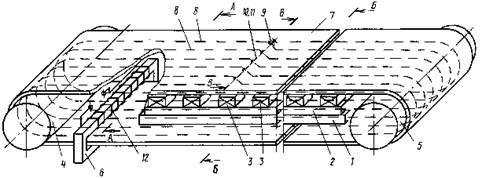

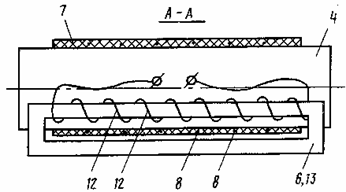

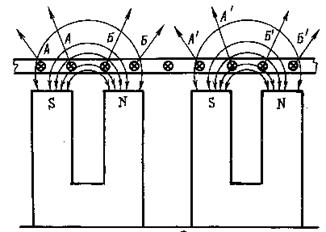

Описание Результат выполнения НИР. На рис. 1 изображен ленточный конвейер, общий вид; на рис. 2 - разрез А-А на рис. 1; на рис. 3 - принцип создания центрирующей силы. Рис. 1 Рис.2 Рис.3 Ленточный конвейер (рис. 1, 2) включает раму 1 с установленной на ней опорной поверхностью 2, на которой смонтированы блоки 3 магнитов. Кроме того, конвейер включает концевые барабаны 4 и 5, индуктор 6 тока и грузонесущую ленту 7, имеющую грузовую и холостую ветви. Лента 7 включает стальные тросы 8, которые в месте стыковки концов соединены между собой последовательно. Конец первого троса соединен с началом второго, конец второго троса соединен с началом третьего и т. д. Начало первого троса и конец последнего соединены между собой через выпрямительный диод 9 с помощью соединительного провода 10 с изоляцией 11. Таким образом, состыкованная по указанной схеме лента 7 образует замкнутую вторичную обмотку, взаимодействующую с индуктором. Обмотка индуктора 12 расположена на кольцеобразном сердечнике 13, внутри которого расположена холостая ветвь ленты. Обмотка 12 подключена к источнику переменного тока. Конвейер работает следующим образом. При подключении первичной обмотки 12 к источнику переменного тока в ней возбуждается переменное магнитное поле, в результате чего в тросах 8 ленты 7 возникает ток. Диод 9 обеспечивает выпрямление тока. По известному принципу при взаимодействии тока в тросах 8 ленты 6 и магнитного поля блоков 3 магнитов, смонтированных на опорной поверхности 2, образуется действующая на ленту подъемная сила, которая направлена против силы действия груза. Поперечная устойчивость ленты достигается определенным расположением между собой магнитов и тросов в ленте. Ось симметрии каждого магнита расположена посередине группы соединенных тросов. При воздействии внешней доцентрирующей силы, смещающей ленту в сторону, тросы ленты А и А' смещаются в зону с магнитной индукцией большей, чем для тросов Б и Б'. В результате этого силы, действующие на тросы А и А', больше чем силы, действующие на тросы Б и Б', а равнодействующая сил стремится вернуть ленту в первоначальное положение. Предложенные конструктивные изменения в конструкции конвейера позволяют увеличить надежность и упростить его конструкцию. |
|||||||||
Преимущества перед известными аналогами Улучшенная конструкция конвейера |
|||||||||
Стадия освоения Внедрено в производство |
|||||||||
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||||||||
Технико-экономический эффект Увеличение срока службы конвейера в 1,5 раза |
|||||||||
Возможность передачи за рубеж Возможна передача за рубеж |
|||||||||
Дата поступления материала 23.05.2005 |
