Приспособление для контроля правки шлифовального круга

Назначение

Контроль качества правки шлифовального круга зубошлифовального станка модели 5М841Ф11.

Рекомендуемая область применения

Машиностроение, металлообработка.

Описание

Результат выполнения конструкторской разработки.

Приспособление (см. рис.) состоит из Г-образного кронштейна 1, установочной оси и устанавливается в механизм правки круга станка вместо алмазного карандаша. Обе детали изготовлены из стали 40Х. В кронштейне выполнены три отверстия: диаметром 6Н7 для установки на ось; диаметром 8Н9, в которое устанавливается индикаторная измерительная головка; и М5 - для крепления измерительной головки в кронштейне.

Индикаторная измерительная головка устанавливается и крепится винтом М5 в кронштейне: кронштейн устанавливается и крепится гайкой М4 на оси приспособления; приспособление устанавливается и закрепляется в механизме правки шлифовального круга вместо алмазного карандаша.

Движение механизма правки, аналогичным движению алмазного карандаша при правке шлифовального круга, по показаниям индикаторной измерительной головки оценивается качество процесса правки.

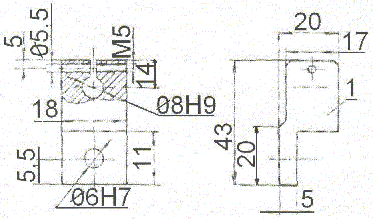

Рис. Приспособление для контроля правки шлифовального круга.

Преимущества перед известными аналогами

Повышение качества обработки зубчатых колес, имеющих микронные допуски на обработку, на зубошлифовальном станке модели 5М841Ф11.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

На 25-30% возросла производительность при работе на зубошлифовальном станке.

Возможность передачи за рубеж

Возможна передача за рубеж
