ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 04-017-05 |
|||
|
Наименование проекта Групповое приспособление для обработки "Угольников" |
|||
|
Назначение Фрезерование литниковых прибылей на заготовках "угольников" трубопроводной арматуры на вертикально-фрезерном станке. |
|||
|
Рекомендуемая область применения Металлообработка, машиностроение. |
|||
|
Описание
Результат выполнения конструкторской разработки. Приспособление представляет собой (см.рис.) пластину 1 размером 320х45х20 мм, изготовленную из стали 40Х с термообработкой доhrc40-45 ед. по центру которой на расстоянии 35 мм от края с шагом 52 мм выполнены шесть отверстий диаметром 24Н7. В пластину запрессовываются шесть пальцев 2, имеющие в средней части на длине 20 мм диаметр 24Н8 с фасками 2х15 0 и две крайние части диаметром 22 мм на длине 21 мм для установки на них обрабатываемых деталей 3. Приспособление с «угольниками» устанавливается в пневматические тиски 4 на регулировочные планки 5. За один установ фрезеруются литниковые прибыли на двенадцати деталях.

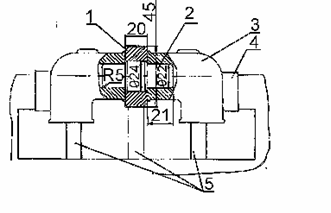

Рис. Групповое приспособление для обработки угольников. |
|||
|
Преимущества перед известными аналогами Повышение производительности труда при фрезеровании литниковых прибылей |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект В 1,5-2 раза повысилаь производительность труда при фрезеровании литниковых прибылей. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 06.04.2005 |
