Результат выполнения конструкторско-технологической разработки.

Устройство состоит (см. рис.) из болта 1, гайки 2 и стопорной шайбы 3 с отогнутой частью 4 и лепестком 5. На торце болта выполнен шлиц 6. Часть шайбы 3, противоположная лепестку, снабжена пазом 7, выполненным по ширине конца 8 лепестка. Длина лепестка 5, введенного в шлиц и паз, обеспечивает возможность отгибания его в пазу, ширина паза, лепестка и шлица обеспечивает небольшой зазор для удобства стопорения.

Устройство работает следующим образом. После затягивания гайки лепесток загибается и вводится в шлиц. При этом лепесток необходимо удерживать с помощью подручных средств (молотка, пассатижей, отвертки и т.п.) от проворачивания. После ввода лепестка в шлиц необходимо обжать лепесток до полного прилегания его к дну шлица, а также к гайке в зонах касания лепестка с гайкой. После обжатия лепестка часть шайбы с пазом отгибается, конец 8 лепестка вводится в паз и отогнутая часть шайбы обжимается до полного прилегания к гайке.

Одновременно с обжатием части шайбы отгибается конец лепестка. Если после затягивания гайка становилась в положении, когда грань ее оказалась параллельной отогнутой (вертикальной) части лепестка, то достаточно отгиба части 4 шайбы для обеспечения надежности стопорения.

Если же затянутая гайка соприкасается с лепестком и частью 4 шайбы лишь ребром, то для достижения большей надежности стопорения можно выполнить отгиб другой части шайбы на грань гайки.

Для расстопорения соединения необходимо отогнуть загнутый конец 8 лепестка, вывести его из паза шайбы, отогнуть весь лепесток и часть шайбы.

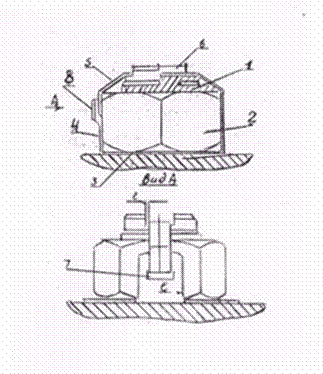

Рис. Устройство для стопорения болтов и гаек
