Описание к ИЛ № 01-013-05

"Частное техническое решение, имеющее самостоятельное значение".

Разработан активно-пассивный радиолокатор скрытого контроля людей на наличие оружия и "поясов шахида" под одеждой в диапазоне дальностей 15 м - 300 м.

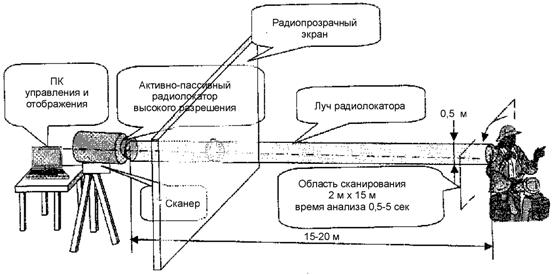

Принцип действия установки контроля людей на наличие под одеждой оружия основан на применении сканирующего активно-пассивного радиолокатора с высоким разрешением по угловым координатам и дальности. В настоящее время технически возможно создание активно-пассивного радиолокатора высокого разрешенияw-диапазона, обеспечивающего разрешение по дальности на уровне 0,1-1% и лучше. Возможность обнаружения оружия обусловлена различиями эффективная площадь рассеивания объектов и высоким пространственным разрешением радиолокатора. Для условий дистанционного обзора радиолокатором с антенной, у которой ширина диаграммы направленности составляет 2 град., разрешение по дальности составит около 0,5 м на дальности 15 м. При технически регулируемом диаметре антенны 0,6 м - 1,2 м дальняя зона антенны составит 120 м и 400 м соответственно. При этом угловое разрешение позволяет разрешать отдельных людей на указанных дальностях, что соответствует габаритам объектов анализа. Разрешение по дальности может составлять менее 0,5 м. Таким образом, радиолокатор высокого разрешения позволит осуществлять дистанционный контроль людей на наличие посторонних предметов (металлических и неметаллических, и др.) на теле под одеждой в диапазоне дальностей до 7-15 м, а на наличие металлических объектов на дальностях до 400-500м.

Аналоги для указанных применений для указанных применений с комплексом приведенных характеристик неизвестны. Преимущества разработанного устройства:

- скрытность функционирования;

- повышенные дальность и угловой сектор обзора;

- формирование изображения в реальном времени;

- высокое разрешение;

- большие размеры и глубина зоны фокусирования и сканирования;

- возможность применения в местах массового скопления людей;

- возможность обнаружения людей с оружием на дальностях до 0,5 км.
