Результат выполнения конструкторской разработки.

Тепловизор содержит ИК объектив, линейку фотоприемников, двухстороннее сканирующее зеркало, линейку излучателей, коллимирующий объектив и окулярную систему, при этом коллимирующий объектив состоит из двух компонентов, первый из которых - выпукло-вогнутая отрицательная линза, второй - вогнуто-выпуклая положительная линза, а окулярная система содержит два зеркальных элемента, два фокусирующих объектива, две призмы БП-90 и два окуляра.

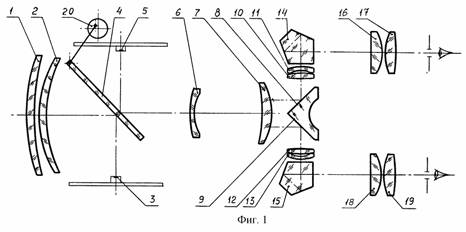

Конструктивное исполнение бинокулярного тепловизионного прибора показано разрезом вида сверху на чертеже. Здесь содержатся ИК объектив 1 и 2, линейка фотоприемников 3, двухстороннее сканирующее зеркало 4, линейка излучателей 5, коллимирующий объектив 6 и 7, два зеркальных элемента 8 и 9, два фокусирующих объектива 10, 11 и 12, 13, две пентапризмы 14 и 15, два окуляра 16, 17 и 18, 19, электродвигатель 20 с кривошипно-шатунным приводом на сканирующее зеркало. Линейка излучателей 5 - 64-элементная линейка светоизлучающих диодов зеленого цвета свечения, изготовитель ОКБ "Протон", г. Орел, размер элемента 0,2 мм, шаг 0,2 мм. При параметрах ИК объектива 1 и 2 (фокусное расстояние 75 мм) и линейки фотоприемников 3 (размер элемента 0,1 мм, шаг 0,1 мм), аналогичных параметрам объектива и линейки в приборе по патенту 2137319.

Параметры варианта пентапризмы 14 (15) следующие:- размеры входной и выходной граней пентапризмы типа БП-90 равны 13 мм.

Принцип действия бинокулярного тепловизионного прибора заключается в следующем. ИК объектив, состоящий из двух компонентов 1 и 2, каждый из которых содержит положительную линзу, фокусирует изображение на линейке фотоприемников 3 через одну сторону зеркала 4, сканирующего тепловую картину угловыми колебаниями от вращения электродвигателя 20 с кривошипно-шатунным приводом. Излучение от линейки излучателей 5 коллимируется объективом, состоящим из отрицательной линзы 6 и положительной линзы 7, через другую сторону зеркала 4, сохраняя равенство масштабов изображения по вертикали и по горизонту выдерживанием соотношения:Аф/Аи=fоб/fк.об, где Аф и Аи - размер одного элемента в линейке фотоприемников и в линейке излучателей соответственно, а fоб и fк.об - фокусные расстояния ИК объектива и коллимирующего объектива соответственно.

Параллельный пучок после объектива 6, 7 отражается от зеркальных элементов 8 и 9 и разделяется в разные стороны к объективам 10, 11, 12, 13, фокусируется ими, оборачивается в горизонтальной плоскости пентапризмами БП-90 14 и 15 и рассматривается через окуляры 16, 17 и 18, 19 двумя глазами, при этом соотношение размеров выходного зрачка объектива 6, 7 (dвых.к.о.) и входного зрачка объективов 10, 11 и 12, 13 (dвх.ф.о.) должно соответствовать: dвых.к.о.>dвх.ф.о.
