Результат выполнения конструкторской разработки.

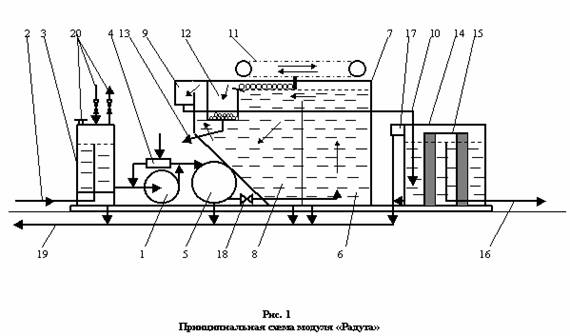

Устройство и принцип действия модулей напорной флотации и установок «Радуга» поясняется на примере очистки оборотной воды мойки автотранспорта (Рис. 1, принципиальная схема).

Загрязненная сточная вода насосом 1 по трубопроводу 2 засасывается из расходного резервуара через вакуум-бачок 3. Вакуум-бачок предназначен для обеспечения работы насоса под заливом, что позволяет эксплуатировать очистной модуль в автоматическом режиме по сигналам датчика уровня в расходном резервуаре.

В байпасной линии насоса 1 установлен эжектор 4, через который подсасывается атмосферный воздух. После насоса водо-воздушная смесь поступает в сатуратор (напорный бак) 5, где под давлением происходит растворение воздуха в воде. Далее вода подается в камеру флотации 6 напорного флотатора 7, где при снижении давления практически до атмосферного во всей массе воды происходит бурное выделение мельчайших пузырьков растворенного воздуха. Особенностью напорной флотации является тот факт, что пузырьки формируются преимущественно непосредственно на загрязняющих воду частицах. Образующиеся флотокомплексы (пузырек-частица) всплывают на зеркало воды во флотационной камере, где накапливаются в виде флотошлама - слоя загрязненной пены. Наличие в исходной воде поверхностно активных веществ (ПАВ) интенсифицирует процесс флотации. Помимо флотации взвешенных веществ, частиц жиров, масел, нефтепродуктов происходит и частичное окисление растворенной органики за счет пересыщения воды под давлением растворенным кислородом воздуха.

Далее вода проходит через камеру сепарации 8, где происходит окончательное отделение воздуха от воды с образованием дополнительного количества флотошлама.

Очищенная флотацией вода через переливной карман 9 по трубопроводу 10 самотеком сливается из флотатора.

Накопившийся на зеркале воды флотатора шлам скребковым механизмом шламоудаления 11 сбрасывается в карман 12, откуда по шламовому лотку или трубопроводу 13 сливается в наружный шламосборник.

Для доочистки сточной воды используется безнапорный фильтр 14 со съемной кассетой 15. Загрузка кассеты фильтрующим материалом зависит от конкретных условий и требуемой эффективности сорбционной фильтрации (от простейшей - смеси мелкого керамзита с древесными опилками, до активированного угля или сорбентов избирательного действия).

Очищенная в фильтре вода по трубопроводу 16 выводится на рельеф, в водоем, в канализационный коллектор или возвращается в оборотную систему.

По окончании фильтроцикла с повышением уровня воды в корпусе фильтра начинается перелив через карман 17. При этом кассета 15 заменяется на свежую, а загрузка отработанной кассеты утилизируется или подвергается регенерации.

Производительность модуля регулируется от минимальной до максимальной в достаточно широких пределах вентилем 18.

Перед первоначальным запуском модуля в работу производится заполнение вакуум-бачка 3 через горловину и патрубки 20 со стравливанием воздуха.

Перед проведением ремонтных работ или для отключения оборудования на холодный период года производится опорожнение емкостей модуля по трубопроводу 20.

Для установок «Радуга» предусмотрен автоматический режим работы, поэтому не требуется постоянного присутствия обслуживающего персонала, который может выполнять работу по совместительству.
