Результат выполнения конструкторской разработки.

Принцип действия модулей основан на двухступенчатой аэробной очистке. В первой ступени (аэротенк-смеситель) сточная вода с высокими исходными концентрациями загрязнителей (взвешенные вещества, БПКп - биологическое потребление кислорода) проходит очистку взвешенным активным илом. Во второй ступени (биоблок) вода окончательно очищается закрепленной биомассой - биопленкой, развивающейся на инертном носителе. Высокая эффективность очистки достигается совмещением процессов нитрификации и денитрификации в пределах слоя биопленки.

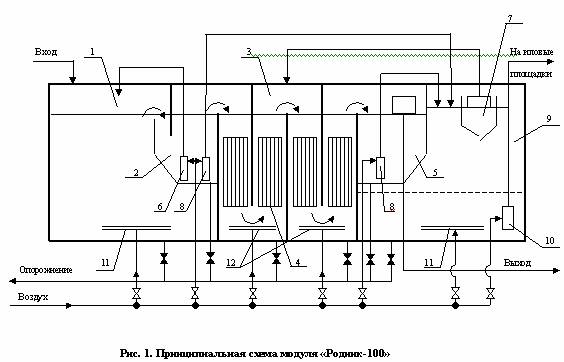

Работа модулей поясняется рис. 1. Загрязненные сточные воды после грубой механической очистки (решетки, песколовка) и седиментации взвешенных веществ в первичном отстойнике самотеком или по напорному коллектору поступают на вход аэротенка-смесителя 1, в котором за счет формирования и жизнедеятельности хлопьев активного ила снимается большая часть загрязнений по БПК и взвешенным органическим веществам.

После аэротенка вода очищается от взвешенного активного ила во вторичном отстойнике 2 и переходит в биоблок 3, состоящий из ряда последовательно включенных ячеек, в которых размещены кассеты 4 с инертным бионосителем (слои полимерной сетки). В процессе работы на носителе нарастает и функционирует биомасса в виде живой пленки, активно поглощающая и перерабатывающая остаточные загрязнения в воде. Таким образом, по принципу действия биоблок представляет собой аэротенк-вытеснитель (ряд последовательных ячеек идеального перемешивания) с закрепленной биомассой в отличие от традиционных аэротенков.

Частицы избыточной и отмершей биопленки, отделившиеся от носителей, а также вынесенные из первой ступени очистки хлопья активного ила оседают в третичном отстойнике.

Очищенная вода самотеком направляется из модуля на обеззараживание и далее в выпускной коллектор.

Для поддержания расчетной дозы взвешенного активного ила и регулирования процесса очистки в аэротенке 1 предназначен эрлифт рециркуляции 6.

В процессе жизнедеятельности микроорганизмов образуются избыточная биомасса, которая в виде осадков удаляется из вторичного 2 и третичного 5 отстойников эрлифтами 8 в илосборник-стабилизатор 9.

В илосборнике при подаче атмосферного воздуха за многосуточный период происходит полное усвоение органических веществ, сорбированных на клеточных мембранах микроорганизмов, которые, в свою очередь, являются пищей для простейших. В результате образуется минерализованный ил, в котором в идеале практически отсутствуют живые организмы. Периодически минерализованный ил эрлифтом 10 перекачивается на иловые площадки или в илосборники-перегниватели, на сгустители ила и обезвоживание.

Для более гибкого регулирования процесса в биоблоке часть фактически регенерированных в илосборнике активного ила и биопленки через сгуститель 7 рециркулирует в среднюю зону биоблока. Для этих же целей может быть дополнительно установлен эрлифт рециркуляции в третичном отстойнике.

Для обеспечения аэробных процессов атмосферный воздух подается компрессором на среднепузырчатые аэраторы 11 аэротенка и илосборника, мелкопузырчатые аэраторы 12 биоблока.

Воздух подается также для обеспечения работы эрлифтов. При необходимости проведения ремонтных работ вода из модуля полностью или частично сливается по линии опорожнения.

При производительности очистных сооружений более 800 м3/сут устанавливается соответствующее число модулей в параллельную работу. Модули могут быть установлены в производственном корпусе, по натурной отметке грунта с обваловкой или с заглублением в грунт.

Применение в модулях «Родник» двухстадийной аэробной биологической очистки с гибкой системой рециркуляции, среднепузырчатой аэрации на первой стадии, а также использование модульного принципа построения очистных сооружений дает неоспоримые преимущества по габаритам при высокой эффективности очистки, по стоимости оборудования по сравнению с известными многочисленными аналогами. Сочетание модулей «Родник» с компактными модулями напорной флотации Ф, ФД компании 2ЭКО-С» позволяет эффективно очищать тяжелые стоки пищевой промышленности до нормативов сброса на природу.
