Номер 29-009-05 |
|||
|
Наименование проекта Приспособление для механической обработки абразивного инструмента |
|||
|
Назначение Повышение точности геометрической формы заготовки и ее размеров при обработке шлифовальными кругами чашечного типа (в виде конуса с внутренней камерой) |
|||
|
Рекомендуемая область применения Машиностроение при обработке заготовок, деталей, инструмента |
|||
|
Описание Описание к ИЛ № 29-009-05 Результат выполнения конструкторско-технологической разработки. Приспособление представляет собой (см. рис.) корпус 1, в котором установлен на подшипниках 3 шпиндель 2. В шпинделе на оси выполнен отсасывающий канал. С одного торца шпинделя крепится выходной шланг, на другом - выполнено коническое отверстие для установки шлифовального круга 6, а также резьбовое отверстие для винта 4, закрепляющего круг. Винт состоит из конической части и цилиндрической, на которой выполнена резьба для соединения со шпинделем. С торца конической части винта сделано углубление для установки завихрителя 5, квадратное отверстие под ключ для отсоса отработанной пыли. Завихритель по конструкции представляет собой конус, выполненный из полосы и навитый по шагу (т.е. с промежутками между витками). В поперечном сечении полоса спирали имеет заборную часть, отогнутую внутрь с одной стороны кромки. На одном конце завихритель имеет отверстие для нагнетания отходов пыли, другой конец выполнен закругленным в виде лопасти. В процессе работы при вращении приспособления одновременно вращается завихритель и нагнетает воздух из окружающей среды, одновременно витки конуса откачивают из камеры воздух, и все примеси и тепло удаляются из рабочей зоны.

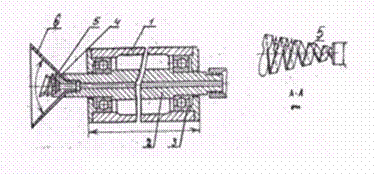

Рис. Приспособление для механической обработки абразивного инструмента |
|||
|
Преимущества перед известными аналогами Конструкция корпуса дает возможность скомпоновывать устройства для правки шлифовальных кругов различных размеров и модификаций |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Конструкция винта удобна для управления и обслуживания. В зоне работы шлифовального круга за счет принудительной вентиляции обеспечивается отсос отработанных элементов по каналу в безопасное место, в зону очистки. Отсос с вентиляцией осущ-ся завихрителем |
|||
|
Технико-экономический эффект Повышение производительности труда в 3,5 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 23.05.2005 |
