Частное техническое решение, имеющее самостоятельное значение.

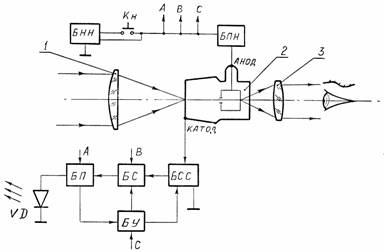

Сущность способа включения подсветки прибора ночного видения показана на чертеже и заключается в следующем. Напряжение батареи питания в блоке низковольтного напряжения (БНН), например с электронной схемой включения прибора от кнопки Кн или включением обычным тумблером, преобразуется в переменное напряжение, повышается и выпрямляется с умножением в блоке преобразования напряжения (БПН) до уровня требуемого напряжения питания ЭОП. Фотокатод ЭОП 2 соединяют с общим заземлением через БСС (например, в виде резистора). БСС соединяют с БП через БС (например, в виде компаратора), БУ (например, в виде транзисторного ключа) соединяют с БП, БС и БСС. Излучение ЕНО от местности через объектив 1 попадает на фотокатод ЭОП 2, усиливается и рассматривается через окуляр 3, при этом ток, протекающий в цепи фотокатода, определяется величиной падающего на фотокатод светового потока - см. Л.З. Криксунов "Справочник по основам инфракрасной техники", Москва, Советское радио, 1978, с. 289. Часть протекающего через фотокатод тока от БСС преобразовывается в сигнальное напряжение (u _с) и поступает на БС, на который БУ подает также опорное напряжение (u _оп) постоянной величины. В БС напряжение u _с сравнивается с u _оп, при уменьшении ЕНО величина u _с уменьшается и, когда она становится меньше величины u _оп, БС открывает напряжение питания на БП и включается подсветка vd. Также БУ формирует дополнительное напряжение (u _д), добавляя его к u _оп одновременно с включением подсветки от БС и снимая его одновременно с выключением подсветки от БС, когда u _с становится больше u _оп + u _д. Величина u _д выбрана из соотношения

(u _с.пр - u _с) > u _д > u _ис,

где u _с.пр - предельно допустимая для ЭОП величина u _с;

u _ис - изменение u _с от включения подсветки.

Таким образом, исключается введение системы в автоколебательный режим включения и выключения подсветки из-за влияния на u _с изменения ЕНО от собственного излучения подсветки при ее включении и выключении. Результат достигается также, если БУ вычитает u _д из u _с одновременно с включением подсветки от БС, когда u _с становится меньше u _оп и отключает u _д одновременно с выключением подсветки от БС, когда u _с - u _д становится больше u _оп.

Величиной опорного напряжения u _оп выставляется уровень ЕНО, при котором ухудшается видимость местности и включается подсветка, а величиной дополнительного напряжения u _д определяется уровень ЕНО, при котором подсветка выключается. Такое включение и выключение подсветки обеспечивает непрерывное наблюдение в условиях меняющейся ЕНО без потери видимости предметов и без отвлечения на ручное включение.

БПН - блок преобразования напряжения;

БНН - блок низковольтного напряжения;

ЕНО - естественная ночная освещенность;

ЭОП -электронно-оптический преобразователь;

БСС - блок съема сигнала;

БП - блок подсветки;

БС - блок сравнения;

БУ - блок управления.
