Номер

84-022-04

Наименование проекта

Прибор ночного видения

Назначение

Для изготовления приборов ночного видения с бипланарными электронно-оптическими преобразователями

Рекомендуемая область применения

Оптико-электронная техника

Описание

Результат выполнения конструкторской разработки.

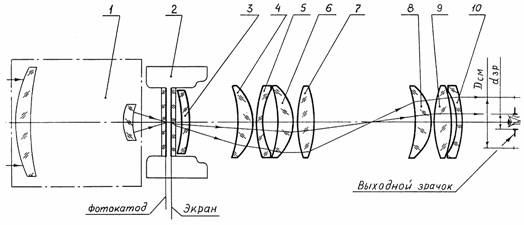

Конструктивное исполнение варианта прибора ночного видения показано на чертеже 1. Здесь содержатся объектив 1, ЭОП 2, корректор 3, ОС 4, 5, 6 и 7, окуляр 8, 9 и 10. Параметры варианта исполнения корректора, ОС и окуляра приведены в таблице 1.

Чертеж 1

Таблица 1

Радиусы	Толщины	Марка стекла	Световые диаметры
r1=плоскость	d1=1,2	К8 (Экран ЭОПа)	18
r2=плоскость	d2=1,28		18
r3= -30,97	d3=2	ТФ10	17,5
r4= -30,97	d4=13,36		17,5
r5= -30,97	d5=4,4	СТК9	19
r6= -13,552	d6=0,5		19
r7= 30,97	d7=1,5	ТФ10	19
r8=18,365	d8=3,88		18
r9= -30,97	d9=4,4	СТК9	19
r10= -13,552	d10=0,5		19
r11= 30,97	d11=4,8	СТК9	19
r12= -30,97	d12=27,69		19
r13= -30,97	d13=4,4	СТК9	19
r14= -13,552	d14=0,5		19
r15= 30,97	d15=4,8	СТК9	19
r16= -30,97	d16=1,01		19
r17= -18,365	d17=1,5	ТФ10	18
r18= -30,97			19

Принцип действия прибора ночного видения заключается в следующем (см. чертеж1). Объектив 1 формирует перевернутое изображение объектов на фотокатоде бипланарного ЭОП 2. Бипланарный ЭОП 2 осуществляет усиление и прямой перенос этого изображения на собственный экран, ОС 4, 5, 6 и 7 производит второе оборачивание и перенос изображения в фокальную плоскость окуляра 8, 9 и 10, а между экраном ЭОП и ОС устанавливается корректор 3 в виде вогнуто-выпуклой линзы, корректирующий кривизну поля и астигматизм, при этом компонент 4 ОС выполнен в виде вогнуто-выпуклой положительной линзы, компонент 5 ОС выполнен в виде выпукло-вогнутой отрицательной линзы, компонент 7 ОС выполнен в виде двояковыпуклой положительной линзы, а компонент 6 ОС и компонент 8 окуляра одинаковы с компонентом 4 ОС, компонент 9 окуляра одинаков с компонентом 7 ОС, компонент 10 окуляра одинаков с компонентом 5 ОС, но противоположно ориентирован.

Задаваясь критерием качества - величиной полихроматической частотно-контрастной характеристики (ЧКХ) и учитывая:

- спектральную эффективность по длинам волн с учетом излучения люминофора экрана ЭОП и светопропускания оптической системы (корректор, ОС, окуляр) - 1,0 на длине волны 0,546 нм, 0,4 на 486 нм, 0,4 на 589 нм;

- пространственную частоту 20 линий/мм, получаем следующие расчетные значения ( положение плоскости установки смещено от плоскости Гаусса на минус 0,6 мм):

Точка на оси ЧКХ=35%.

Точка поля 3,4 мм ЧКХм=49% ЧКХс=35%

Точка поля 4,8 мм ЧКХм=45% ЧКХс=13%

Точка поля 5,9 мм ЧКХм=33% ЧКХс=1%

Точка поля 6,8 мм ЧКХм=19% ЧКХс=-0,1%

Точка поля 7,5 мм ЧКХм=5% ЧКХс=-0,1%.

Как видно из расчетов, оптическая система - корректор, ОС, окуляр - обеспечивает приемлемое качество изображения для прибора ночного видения.

Преимущества перед известными аналогами

Упрощена оптическая схема прибора, уменьшена номенклатура оптических деталей

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

В 2 раза уменьшены габаритные и весовые параметры прибора

Возможность передачи за рубеж

За рубеж не передаётся
