Номер 84-016-04 |
||||||
|
Наименование проекта Широкоугольный светосильный объектив |
||||||
|
Назначение Для уменьшения количества применяемых оптических деталей с сохранением дисторсии и углового поля |
||||||
|
Рекомендуемая область применения Оптико-электронная техника |
||||||
|

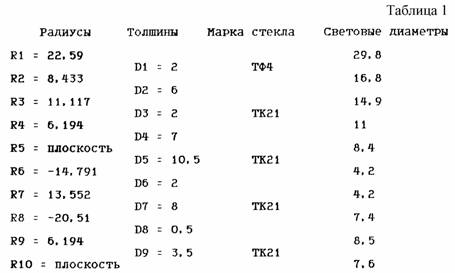

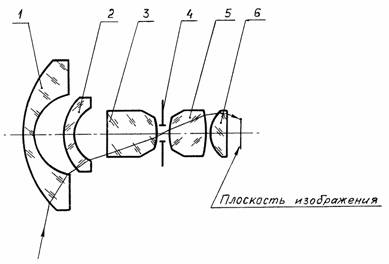

Описание Результат выполнения конструкторской разработки Конструктивное исполнение варианта широкоугольного светосильного объектива показано на чертеже. Здесь содержатся первый компонент 1, второй компонент 2, третий компонент 3, апертурная диафрагма 4, четвертый компонент 5 и пятый компонент 6. Параметры варианта исполнения широкоугольного светосильного объектива приведены в табл. 1.
Принцип действия устройства заключается в следующем. Первый и второй компоненты 1 и 2, представляющие собой отрицательные мениски, развивают угловое поле и создают отрицательную дисторсию, а силовые компоненты 3, 5 и 6 формируют изображение, компенсируя астигматизм и кривизну поверхности изображения за счет толщины третьего компонента, которая составляет (3 - 8)
Как видно из расчетов, широкоугольный светосильный объектив обеспечивает аберрационные характеристики на уровне объектива, близкого по технической сущности. |
||||||
|
Преимущества перед известными аналогами Уменьшает номенклатуру оснастки при изготовлении оъектива, что обусловлено конструктивными особенностями устройства |
||||||
|
Стадия освоения Внедрено в производство |
||||||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
||||||
|
Технико-экономический эффект Сокращает номенклатуру технологических процессов в 2 раза |
||||||
|
Возможность передачи за рубеж За рубеж не передаётся |
||||||
|
Дата поступления материала 31.08.2004 |
f и толщины четвертого компонента, которая составляет (2 - 6)
f, а апертурная диафрагма 4 располагается между третьим 3 и четвертым 5 компонентами.
