Результат выполнения конструкторской и технологической разработки

Автоматизированное рабочее место (АРМ) оператора является функциональным расширением радиосистемы «Радиус» для обеспечения отображения полной карты состояния объектов, ведения базы данных объектов и статистики принятых сообщений.

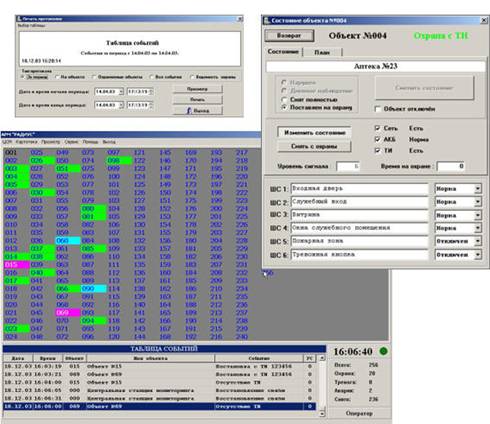

В состав АРМ входит ПЭВМ (компьютер) типа ibm pc на базе процессора pentium и программное обеспечение ПО АРМ «Радиус» (рисунок 1).

Рисунок 1

АРМ «Радиус» обеспечивает:

- ведение базы данных с полной информацией об объектах;

- сохранение всей поступающей информации от объектов;

- ведение статистики о состоянии объектов;

- просмотр и вывод на печатающее устройство общего протокола работы системы за любую дату с возможностью выборки по заданным критериям;

- отображение на одном экране состояния всех охраняемых объектов и состояния всей системы в целом;

- выдачу (по запросу) текстовой и графической информации по конкретному объекту;

- звуковую сигнализацию о поступивших сообщениях;

- протоколирование действий оператора АРМ;

- двухуровневый доступ к функциям АРМ по паролю (администратора и оператора);

- управление функциями центральной станции мониторинга «Радиус» (звуковая сигнализация, режим протоколирования) и автоматическую синхронизацию часов ЦСМ и АРМ.

ПО АРМ «Радиус» предназначено для работы на компьютере, удовлетворяющем следующим минимальным требованиям:

- операционная система windows'98;

- процессор pentium-ii;

- ОЗУ 32 Мбайт;

- жесткий диск - 40 Мбайт;

- cd-rom - для установки программы;

- монитор vga, 4 Мбайт видеопамяти, разрешение 800x600, 256 цветов;

- последовательный порт com1 или com2;

- клавиатура, мышь.

Программное обеспечение ПО АРМ поставляется на лазерном диске и для инсталляции потребуется дисковод cd-rom, хотя в процессе эксплуатации дисковод может не использоваться.

Версия 7.0 АРМ «Радиус» дополнительно обеспечивает уведомление абонентов об изменении текущего состояния объекта при помощи sms-сообщений по каналу сотовой связи.

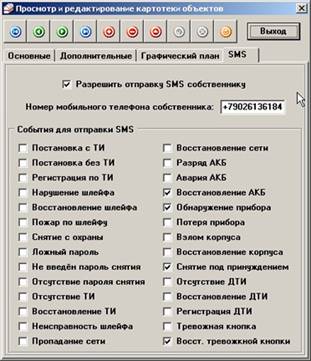

Предварительно в рабочую карточку объекта по согласованию с абонентом заносятся номера сотовых телефонов, и заполняется список событий, которые будут передаваться на эти номера абоненту (рисунок 2) и технику ПЦН (рисунок 3).

Рисунок 3

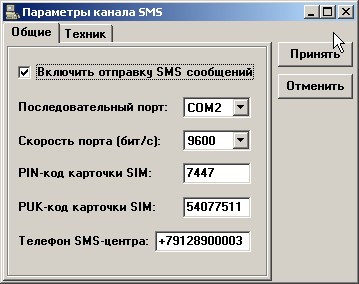

К com-порту компьютера с программой АРМ следует подключить сотовый модем стандарта gsm 900/1800, который поддерживает стандартный набор at-команд. Например, сотовый модем типа sony-ericsson, siemenstc-35. В сотовый модем следует установить sim-карту одного из операторов gsm и заполнить карточку с параметрами канала sms (рисунок 4)

В процессе работы программа производит отбор сообщений из числа поступивших по основному радиоканалу стандарта «Радиус» и передачу абоненту и технику через модем в виде sms-сообщений на указанные номера.

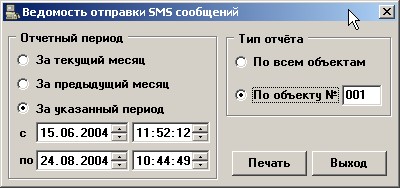

Ведется учет отсылаемых sms-сообщений по каждому охраняемому объекту и по всем объектам (рисунок 5).
