Результат выполнения НИР

Ворохоочиститель (рисунок 1) предназначен для предварительной очистки и разделения на разнокачественные фракции зернового вороха, поступающего от комбайнов. Оригинальный, не имеющий аналогов принцип действия позволяет применить ВП-50 в качестве самостоятель­ной машины, а также для реконструкции существующих агрегатов и комплексов (ЗАВ-20, ЗАВ-40, КЗС-20, КЗС-40).

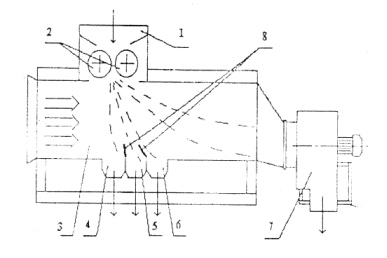

Рисунок 1 - Принципиальная технологическая схема ворохоочистителя ВП-50

1 - бункер, 2 - барабаны питателя, 3 - воздушный канал, 4 - приемник первой фракции, 5 - приемник второй фракции, 6 - приемник третьей фракции, 7 - вентилятор, 8 - регулировоч­ные заслонки

Исходный зерновой ворох шнеком подается на два барабана питателя. С помощью барабанов ворох разгоняется и вбрасывается в воздушный поток с оптимальной скоростью. Под действием воздушного потока ворох разделяется на разнокачественные фракции. Легкие примеси выносятся вентилятором, фуражная фракция осаждается в при­емнике 6, наиболее полноценный материал - в приемниках 4 и 5. При работе в режиме пред­варительной очистки фракции из приемников 4 и 5 объединяются и подаются в серийные зерноочистительные линии.
