Результат выполнения НИР

Устройство относится к электротехнике, в частности к преобразовательной технике, а именно, к устройствам импульсно-фазового управления вентильными преобразователями с естественной коммутацией тиристоров. Предназначено для управления тиристорными пре­образователями частоты с непосредственной связью, питающимися от источника энергии повышенной частоты, с нестабильным по частоте и модулю напряжением. Может быть ис­пользовано для мобильных сельскохозяйственных агрегатов с автономным источником энер­гии.

Предлагаемое устройство осуществляет фазовое управление преобразователем в диа­пазоне 150 эл. град. при колебаниях частоты питающей сети при использовании более про­стых технических средств.

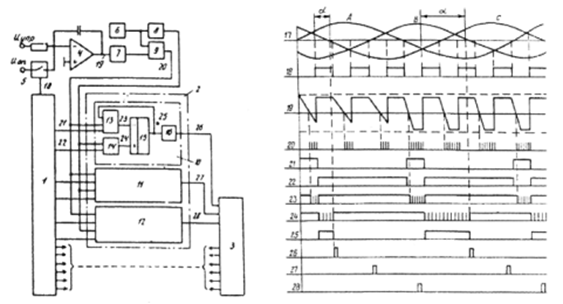

Рисунок 1 - Устройство для импульсно-фазового управления тиристорным преобразователем

1 - блоки синхронизации; 2 - блоки фазового смещения; 3 - блоки распределения; 4 - интегратор; 5 - коммутатор, 6 - генератор стабильной частоты; 7 - компаратор; 8 - делитель частоты; 9 - элемент совпадения; 10-12 - узлы блока фазового смещения; 13,14 - элементы совпадения; 15 - многоразряд­ный реверсивный счетчик; 16 - формирователь импульсов управления; 17 - напряжение трехфазной сети; 18 - импульсы с частотой следования 6f _c, соответствующие моментам перехода линейных и фазных напряжений через нулевое значение; 19 - выходное напряжение интегратора, 20 - сигналы на выходе элемента И 9; 21, 22 - стробирующие импульсы синхронизации, соответствующие интер­валу измерения длительностью 30 эл. град. и интервалу регулирования длительностью в 150 эл. град.; 23, 24 - импульсы на выходе счетчика; 26-28 - импульсы на выходе формирователей каждого канала, поступающие на вход распределителя импульсов

Внедрено в установках с тиристорным преобразователем на обкаточно-тормозных стендах в установке для электротехнологической обработки соломы и зерна в кормоцехе.
