Результат выполнения конструкторской и технологической разработки

Разработан Мокрый магнитный валковый сепаратор ПВМ-12.24 (далее сепаратор) для извлечения ферромагнитных частиц (стружки и металлических опилок техногенного происхождения) из смазочно-охлаждающей жидкости (СОЖ), используемой в металлообрабатывающих станках (рисунок 1).

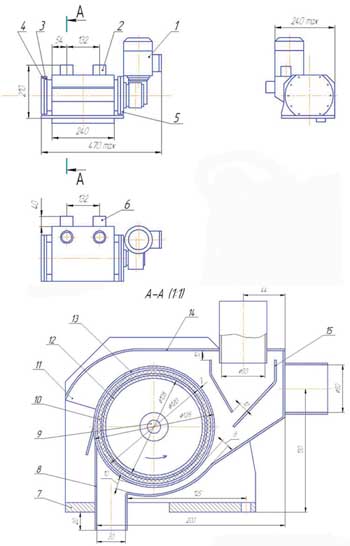

Рисунок 1 - Магнитный сепаратор ПВМ-12.24

1- мотор-редуктор, 2 - патрубок приема СОЖ, 3 - фланец, 4 - крышка, 5 - крышка, 6 - патрубок перелива, 7 - опора, 8 - патрубок целевой, 9 - вал ротора, 10 - магнитная система, 11 - окно щелевое, 12 - магнитопровод, 13 - обечайка внутренняя, 14 - обечайка наружная, 15 - лоток распределительная

Сепаратор представляет собой корпус, внутренняя и наружная обечайки которого, выполнены из листовой стали 12 Х 18 Н 10 Т, толщиной 1,5-2 мм. Внутренняя обечайка с обоих сторон приварена к фланцам опоры. Фланцы закрыты крышками. Во фланцах установлены подшипники скольжения для вала ротора. Материал фланцев, крышек и опоры - ст. 3. Ротор размещается внутри обечайки корпуса. Магнитопровод ротора выполнен из трубы 0108, материал - ст. 3. Магнитопровод сварен с валом ротора. На магнитопроводе установлена магнитная система.

Корпус сепаратора снабжен двумя патрубками подвода смазочно-охлаждающей жидкости, двумя переливными патрубками, щелевым окном для сброса извлеченных из смазочно-охлаждающей жидкости ферромагнитных частиц в лоток, распределительным лотком для СОЖ и щелевым патрубком выхода очищенных СОЖ.

Принцип работы:

• Вращение ротора осуществляется через постоянную муфту мотором-редуктором, который соединен с фланцем при помощи болтового соединения.

• Смазочно-охлаждающая жидкость на очистку поступает через два патрубка и при помощи лотка распределяется равномерно по длине рабочей зоны и направляется на наружную поверхность внутренней обечайки. Затем проходит через щелевой зазор между внутренней и наружной обечайками корпуса в щелевой патрубок на дальнейшую очистку.

• Магнитная система ротора извлекает из СОЖ на поверхность внутренней обечайки ферромагнитные частицы за счет вращения ротора, а следовательно, магнитная система перемещает их к щелевому окну.

• После накопления частиц они отрываются от стенок окна и попадают в съемный лоток.

• На случай возможного переполнения корпуса предусмотрены два патрубка для отвода СОЖ.
