Результат выполнения НИР

Устройство относится к электротехнике, в частности, к преобразовательной технике, а именно, к устройствам синхронизации синхронных систем импульсно-фазового управления вентильными преобразователями с естественной коммутацией тиристоров. Преимущественно устройство предназначено для работы от источника энергии ограниченной мощности, характеризующегося существенной нестабильностью параметров выходного напряжения, и может быть использовано для управления тиристорными преобразователями мобильных сельскохозяйственных агрегатов с автономным источником энергии.

Цель разработки - повышение помехоустойчивости системы импульсно-фазового правления от коммутационных провалов.

На рисунке 1 изображена блок-схема устройства синхронизации системы управления тиристорными преобразователями, на рисунке 2 - временные диаграммы работы устройства для одной фазы (фазы А) питающего напряжения, на рисунке З - блок-схема устройства синхронизации управления тиристорными преобразователями для трех фаз питающего напряжения, на рисунке 4 - блок-схема логического блока.

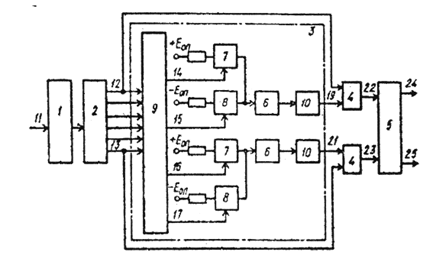

Рисунок 1 - Блок-схема устройства синхронизации системы управления

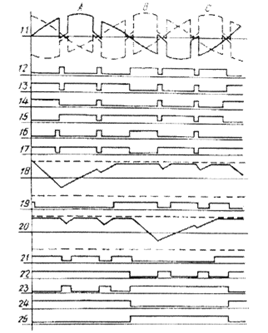

Рисунок 2 - Временные диаграммы работы устройства для одной фазы

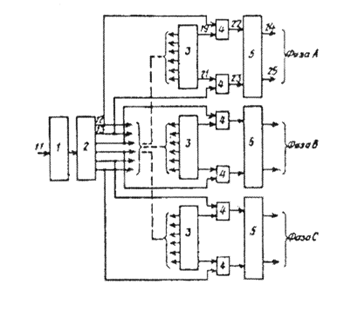

Рисунок 3 - Блок-схема устройства для трех фаз питающего напряжения

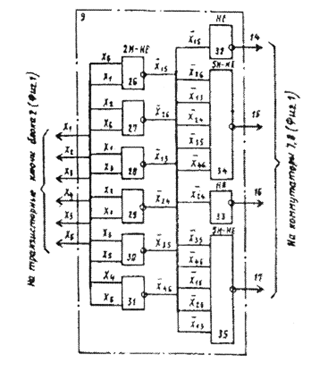

Рисунок 4 - Блок-схема логического блока

Устройство (рисунок 1) содержит трансформатор 1 синхронизации нуль-органы 2, узел 3 фиксации полупериода сети, два элемента 4 2И-НЕ и rs-триггер 5. В свою очередь узел фиксации полупериода сети состоит из двух одинаковых каналов, каждый из которых содержит интегратор 6, на входе которого через коммутаторы 7 и 8, управляемые логическим блоком 9, поступает два разнополярных сигнала опорного напряжения +Еоп и -Еоп, а выход интегратора последовательно соединен с компаратором 10.

Трансформатор представляет собой трехфазный трансформатор, первичная обмотка которого соединена в звезду или треугольник, и две трехфазные противофазно включенные вторичные обмотки.

Диаграммы 11 - 25 показывают вид сигналов в указанных на рисунках 1, 3, 4 точках. Устройство поясняет взаимосвязь указанных блоков на примере трехфазного устройства.

Логический блок содержит шесть элементов 2И-НЕ 26-31, входы которых подключены к нуль-органам, и два элемента НЕ 32, 33 и два элемента 5И-НЕ 34,35, выходы которых соединены с управляющими входами коммутаторов.

Изобретение по сравнению с известными устройствами обладает повышенной поме­хоустойчивостью в коммутационных интервалах, что обеспечивает повышенную надежность работы системы импульсно-фазового управления и, следовательно, преобразовательного устройства в целом. Это проявляется в исключении анормальных и аварийных режимов ра­боты тиристорных преобразователей, высокой стабилизацией угла регулирования, что по­вышает симметрию управляющих импульсов, улучшает энергетические показатели преобра­зовательных устройств и важно для автономных систем ограниченной мощности. Повыше­ние симметрии управляющих импульсов уменьшает пульсации выходного напряжения тири­сторных преобразователей, что позволяет снизить мощность силовых сглаживающих эле­ментов тем самым уменьшить массогабаритные и стоимостные показатели системы в целом.
