Результат выполнения НИР

Сварочные генераторы предназначены для сварки постоянным током при работе на объектах, удаленных от стационарных электрических сетей, например, в сельском хозяйстве, строительстве или на объектах нефтегазового комплекса.

Генератор имеет конструктивное исполнение, близкое к обычным электрическим машинам переменного тока, что обеспечивает ему технико-экономические преимущества по техническим характеристикам и технологичности изготовления. Вместе с тем, будучи синхронным генератором, он выполнен с меньшим воздушным зазором. Благодаря этому усиливается размагничивающее действие реакции якоря, и при токах, близких к режиму короткого замыкания, внешняя характеристика приобретает крутопадающий характер. Уменьшен­ный воздушный зазор обеспечивает экономию активных материалов и, как следствие, улучшение массогабаритных и стоимостных показателей. Генератор компенсируется неуправляемым выпрямителем переменного тока в постоянный.

Система возбуждения генератора и регулирование током сварки выполнена в комбинированном виде. В ее составе - источник бортовой сети и система токового компаундирования. В режиме холостого хода ток возбуждения подается от бортовой сети. В режиме сварки источником возбуждения становится сам генератор по способу токового компаундирования с положительной обратной связью по принципу самовозбуждения. Регулятором тока сварки служит регулируемый резистор в цепи тока компаундирования.

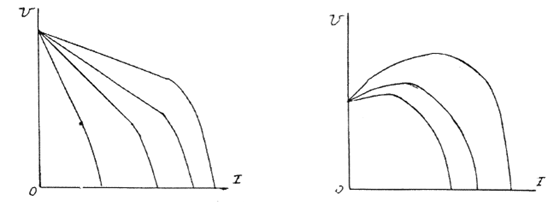

Возможности системы возбуждения позволяют осуществить разнообразные внешние характеристики. На рисунке 1 показаны два варианта внешних характеристик: с «падающими» характеристиками, начиная от холостого хода; с перекомпаундированием, когда напряжение холостого хода мало и может быть соизмеримо с напряжением в режиме сварки.

А Б

Рисунок 1 - Внешние характеристики генератора:

А - в режиме «нормального» компаундирования;

Б - в режиме с перекомпаундированием.

Практическая ценность заключается в возможности организации сварочных работ на объектах, удаленных от стационарных электрических сетей. Достоинства источника сварки по сравнению с аналогами - уменьшенные масса, габаритов и стоимости, а также более ши­рокие возможности регулирования режима сварки и эксплуатационных затрат.

Экономический эффект заключается в снижении себестоимости при производстве электроагрегата не менее, чем в два раза по сравнению с электросварочным агрегатом с бензи­новым или дизельным двигателем. Снижаются эксплуатационные расходы при агрегатировании, транспортировке и хранении.
