Результат выполнения конструкторской и технологической разработки

Трехфазный измеритель параметров электрической энергии ТММ-1 (рисунок 1) предназначен для измерения: фазных и линейных напряжений, токов, активных, реактивных и полных мощностей, частоты, энергии, определения коэффициентов мощности, порядка чередования фаз. Показания прибора представляют собой истинные действующие значения токов и напряжений, как синусоидальных, так и периодических несинусоидальных. Прибор производит выборки напряжений и токов одновременно по шести каналам с частотой 16 кГц и вычисляет параметры электроэнергии, причем определение реактивной мощности производится по точной формуле вплоть до сороковой гармоники.

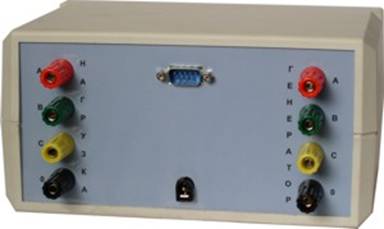

Рисунок 1 - Трехфазный измеритель параметров электрической энергии ТММ-1

ТММ-1 ориентирован на использование в учебных целях, для измерения параметров электрической энергии при проведении лабораторных работ по теоретическим основам электротехники, общей электротехнике, электрическим машинам, электроприводу, электроснабжению, силовой электронике.

Условия эксплуатации прибора:

1. Рабочие условия:

·температура окружающей среды 10…35 °С;

·относительная влажность воздуха (без конденсации влаги), не более 80% при 25 °С;

·атмосферное давление 84…106,7 кПа.

2. Нормальные условия:

·температура окружающей среды 20±5 °С;

·относительная влажность воздуха 30…80%;

·атмосферное давление 84…106,7 кПа.

Питание прибора ТММ-1 осуществляется от промышленной сети переменного тока напряжением 220 В ±10% и частотой 50±1 Гц.

Индикация измеренных значений - визуальная, цифровая на ЖКИ.

Возможна передача полученных значений по последовательному интерфейсу rs-232 в ЭВМ. Программное обеспечение прилагается. Интерфейс обеспечивает гальваническую изоляцию прибора от ЭВМ.
