Результат выполнения конструкторской и технологической разработки

При периодической ревизии, а также после ремонта высоковольтных масляных выключателей в соответствии с п.9.10 РД 34.450-51.300-97 "Объем и нормы испытания электрооборудования" необходимо проводить проверку минимального напряжения срабатывания выключателей согласно нормам заводов-изготовителей. Например, минимальное напряжение срабатывания при включении выключателя МКП-110 определено в 68% от номинального значения, а при отключении - 55%. При этом токи, потребляемые от аккумуляторной батареи (АКБ) соленоидами электромагнитных приводов во время включения, могут составлять сотни ампер, при номинальном напряжении 110 или 220 В.

До появления РИП-2 отсутствовали источники постоянного тока, пригодные для проведения таких испытаний на подстанциях, и пониженное напряжение создавали либо включая последовательно с АКБ реостаты, либо подключая привод к отводам секций АКБ.

Стабилизированный источник постоянного тока РИП-2 (рисунок 1) предназначен для контроля величины минимального напряжения включения и выключения высоковольтных выключателей, имеющих электромагнитный привод. Источник обеспечивает стабилизированное напряжение в диапазоне от 50 В до 215 В с шагом 1 В при токе до 400 А. Применение стабилизированного источника позволяет получить достоверные данные о срабатывании выключателя при пониженном напряжении.

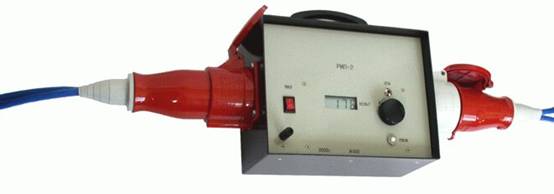

Рисунок 1 - Стабилизированный источник постоянного тока РИП-2

В настоящее время источник РИП-2 не имеет отечественных и иностранных аналогов. Он выполнен на современной элементной базе, что позволяет достичь высокой надежности при малых габаритах. Источник имеет защиту от неверной полярности входного напряжения, от короткого замыкания и от перегрева. Имеется возможность калибровки выходного напряжения источника в процессе эксплуатации.

Прибор предназначен для применения на предприятиях энергетики, электрических сетях, электростанциях и подстанциях, а также на тяговых подстанциях электрифицированного транспорта.

В состав прибора РИП-2 входят:

1. Стабилизированный источник постоянного тока - 1 шт.

2. Двойной соединительный провод сечением 16 мм ² длиной 5 м - 1 шт.

3. Двойной соединительный провод сечением 25 мм ² длиной 2 м - 1 шт.

4. Пластиковый кейс для переноски с наплечным ремнем - 1 шт.

5. Руководство по эксплуатации и паспорт - 1 шт.

Возможна доставка прибора почтой или автотранспортным предприятием в любую точку России.
