Результат выполнения конструкторской и технологической разработки

Прибор «Радиус-3Д» (рисунок 1) предназначен для автономной охраны различных объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями.

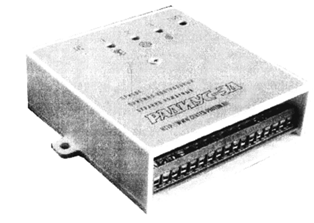

Рисунок 1 - Прибор «Радиус-3Д»

Прибор позволяет подключить два шлейфа охранной сигнализации и один шлейф пожарной сигнализации. Пожарный шлейф - круглосуточный. Допускается одновременное включение в пожарный шлейф токопотребляющих дымовых (нормально-разомкнутых) извещателей и пассивных тепловых (нормально-замкнутых) извещателей (комбинированный шлейф).

Постановка и снятие прибора с охраны производится с помощью электронного ключа touchmemory. Сигналы о состоянии прибора и охраняемого объекта выдаются на встроенные световые индикаторы и звуковой сигнализатор, а также на выносной светодиодный индикатор, звуковой оповещатель и световой оповещатель.

Прибор предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы. Конструкция прибора не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.

Характеристики шлейфов, подключаемых к прибору:

- ШС1 - шлейф охранной сигнализации «вход-выход». Задержка на формирование сигнала тревоги составляет 1 мин. С помощью перемычки в приборе можно установить нулевую задержку;

- ШС2 - шлейф охранной сигнализации;

- ШС3 - шлейф пожарной сигнализации.

Прибор обеспечивает ограничение тока, протекающего через сработавший дымовой извещатель, на уровне не более 20 мА. Прибор обеспечивает перезапрос состояния дымовых извещателей, снимая питание со шлейфа на время 3 с.

Питание прибора осуществляется от внешнего источника питания постоянного тока с номинальным напряжением 12 В (от 10,0 до 14,0 В). Максимальный потребляемый ток в дежурном режиме не превышает 50 мА, а в режиме "Тревога" ("Пожар"), когда включены световой и звуковой оповещатели, не превышает 0,5 А. Прибор обеспечивает идентификацию электронных ключей touch memory путем считывания их кода.
