Результат выполнения конструкторской и технологической разработки

Передатчик ПТС «Радиус-Микро-СВ» (рисунок 1) предназначен для приема сигналов от устройств тревожной, охранно-пожарной и других видов сигнализации и передачи информации по радиоканалу на центральную станцию мониторинга.

Область применения передатчиков - системы тревожной сигнализации. Передатчик обеспечивает прием сигналов от устройств, имеющих на выходе независимый "сухой" нормально-замкнутый или нормально-разомкнутый контакт.

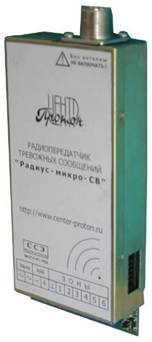

Рисунок 1 - ПТС «Радиус-Микро-СВ»

Передающий тракт передатчика соответствует требованиям, предъявляемым к передатчикам радиостанций типа В (для частоты 26,945 МГц) и типа Г (для частоты 26,960 МГц) по РД45.378-2003.

Передатчик имеет три режима работы: «дежурный», «тревога» и «тест». Режимы работы отображаются с помощью светодиода «Передача» красного цвета и светодиода «Тест» зеленого цвета. Питание передатчика осуществляется от внешнего стабилизированного источника постоянного тока с выходным напряжением в диапазоне 10,8-15,0 В. В качестве источника постоянного тока может использоваться АКБ номинальным напряжением 12 В и номинальной емкостью из диапазона от 1,2 АЧч до 7,2 АЧч. Заряд АКБ в процессе эксплуатации осуществляется от внешнего источника переменного тока напряжением (14…17) В частотой 50 Гц, при этом передатчик обеспечивает выпрямление, ограничение напряжения и ограничение зарядного тока.

Передатчик является программируемым прибором. Необходимые параметры, указанные в заявке потребителя, заносятся предприятием-изготовителем в энергонезависимую память передатчика. Некоторые из этих параметров потребитель имеет возможность изменить во время эксплуатации самостоятельно с помощью программатора progmicro, подключаемого к последовательному порту передатчика.
